联通2D和3DCAD世界的桥梁（上）

在现在的数字世界中，随着制造商从2DCAD迅速转移至3DCAD，设计师强烈要求使用3D来增强设计并改进交流。

从网站开发到快速样机制作，客户、设计师和工程师现在都依靠最新的3D建模工具来完成工作。3DCAD的优点在您使用3DCAD软件的过程中，您将很快发现3D不仅能够改进设计过程，而且还能够增强您与客户和设计团队之间的交流。以下为使用SolidWorks3DCAD的主要优点：

增强可视化和交流

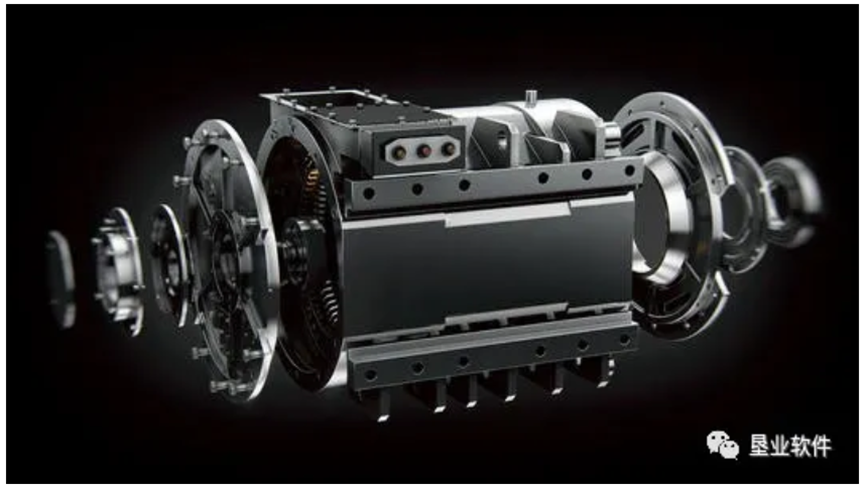

CAD是用来交流思想的。我们生活在3D世界里面，因此我们会以同样的方式理解对象的样子。当需要交流设计时，我们会自然地首选3D图像、模型或动画，而不是选择2D技术工程图。在2D世界中，设计师必须会观察设计的三到四个视图，并且在头脑里面将它们组合起来，以便想象该设计在3D世界中的样子。尽管工程师和绘图员可以理解2D工程图，但您的客户、销售人员、购买者和供应商可能觉得理解它们是一件非常困难的事情。观察3D设计而不是2D设计时，观察者无需掌握相关的技术知识。除了展示方面的好处以外，还可以快速而轻松地“爆炸”3D装配体模型以创建爆炸视图，用于进行技术演示和装配体说明，而无需完成任何进一步的绘图工作。另外，当需要使用2D工程图进行制造时，3DCAD可以自动创建视图，以生成所需的任何2D视图，包括剖视图和详细视图。借助于生成3D图像和动画的能力，还可以更容易地与除客户以外的其他人进行交流。销售、营销、现场维修、操作人员以及财务和管理人员也可能觉得理解2D工程图是件困难的事。然而，如果向其展示3D工程图，通过旋转、放大、测量、动态模拟甚至“浏览”设计，就可以令其毫不费力地理解您的设计。

消除手工更新

在2D世界中，每当发生变更时，您都必须手工更新每个工程视图。在更改一个零件后，您不仅必须在该零件的三个工程视图中分别进行该变更，而且还必须更改使用该零件的每个装配体的每个视图。请考虑一下在每次对您的设计进行简单更改后，需要在2D中手工更新多少个视图。对某个零件上的尺寸进行微小更改会引发一系列更新。首先考虑零件的工程图—必须修改所有视图（通常至少为三个）。然后，必须更新包含该零件的装配体的工程图（同样很有可能为三个视图）。而如果该零件在装配体中出现多次，又会发生什么情况呢？另外，您如何确保更新了所有使用该零件的工程图？

值得庆幸的是，在SolidWorks中，您无需担心任何这方面的问题。让我们进入“关联性”这一概念。在SolidWorks中，当您更改零件模型（例如，更改零件的长度或孔的直径）时，甚至当您为零件添加新的特征时，该变更将自动扩散到每个工程视图、每个装配体以及使用该零件的其他任何地方。当您想要知道其他哪些文件将受到该变更的影响时，SolidWorks还提供了自动跟踪和标识使用该零件的位置（包括子装配体、更高层的装配体以及工程图）的功能，以便您可以确保仅修改您确实想要修改的文件和设计。
