在日常设计工作当中，使用Solidworks草图绘制几乎可以完成所有工业设计。而在某些行业，最开始的设计理念来自于多张手绘的草稿，例如一个曲面造型的遥控器手柄，一个鼠标造型。在Solidworks中，我们可以将手绘的草稿带入到软件设计中，延续我们的产品设计。

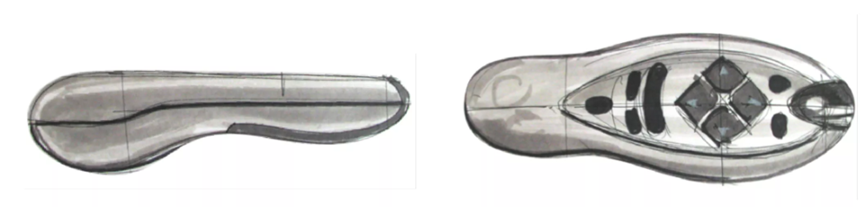

在草稿上我们画出模型的大概轮廓形状，包括侧视图和上视图，将其保存为一般图片格式，例如TIF。

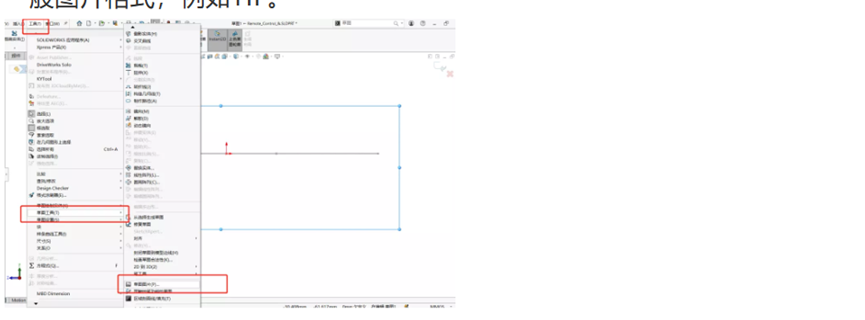

打开Solidworks软件，新建零件，在基本平面区域创建草图编辑，选择工具》草图工具》草图图片选项，在弹出的对话框中选择上部保存的图片，就可以将草稿图片装载到草图绘制中。
插入图片的属性对话框中的第一页，我们可以定义草图的位置大小，通过数值调整或者鼠标拖拽图片框四周的节点来移动和缩放。下面的透明度选项中，我们可以点选白色纸张部分，将白色设置为透明。

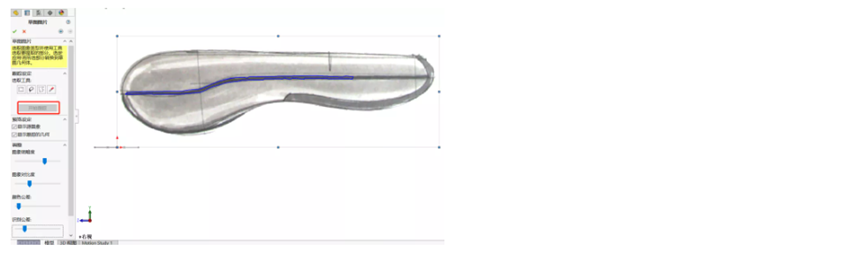

在图片插入属性设置的第二页，我们可以通过鼠标点选取色，点击“开始跟踪”来让软件根据所选线条颜色自动绘制样条曲线，设置图像对比度等参数，可以进一步对系统自动绘制的曲线进行细微调整。如果无法达到理想效果，也可以放弃自动生成的样条曲线，点击打勾退出图片编辑，自行绘制样条曲线。
如果使用自动生成的样条曲线，装载图片之前，需要确保Solidworks插件Autotrace默认开启。

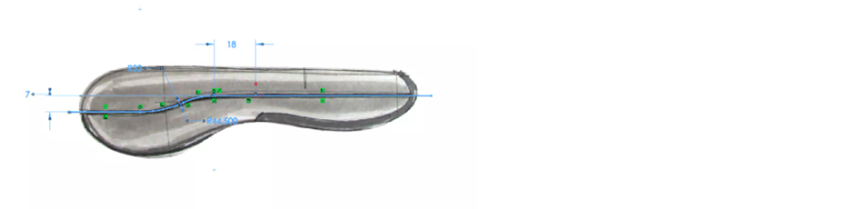

我们这里使用的是在草图中，将草稿图片作为参考底板，新建草图绘制，在草图绘制中使用样条曲线和直线命令描边绘制的曲线。曲线绘制完成后，我们可以将底稿草图隐，方便下一步操作。

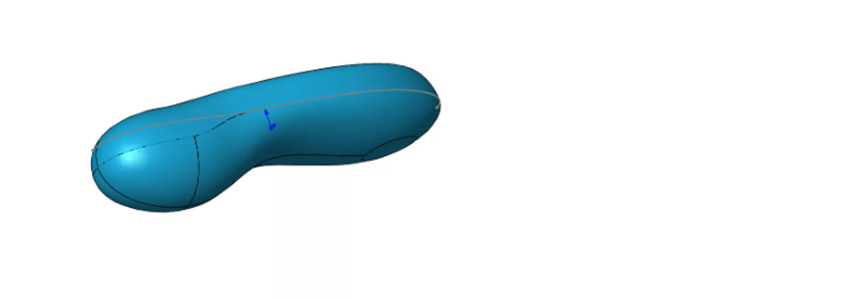

接下来，就完全转入到Solidworks设计当中，使用曲面设计的知识，我们将草图拉伸成曲面，剪裁，重复多个步骤，最终将曲面缝合，形成实体。
