在Solidworks零件设计中，使用随行阵列可以满足一些特征阵列随着特定要求而发生改变的条件。

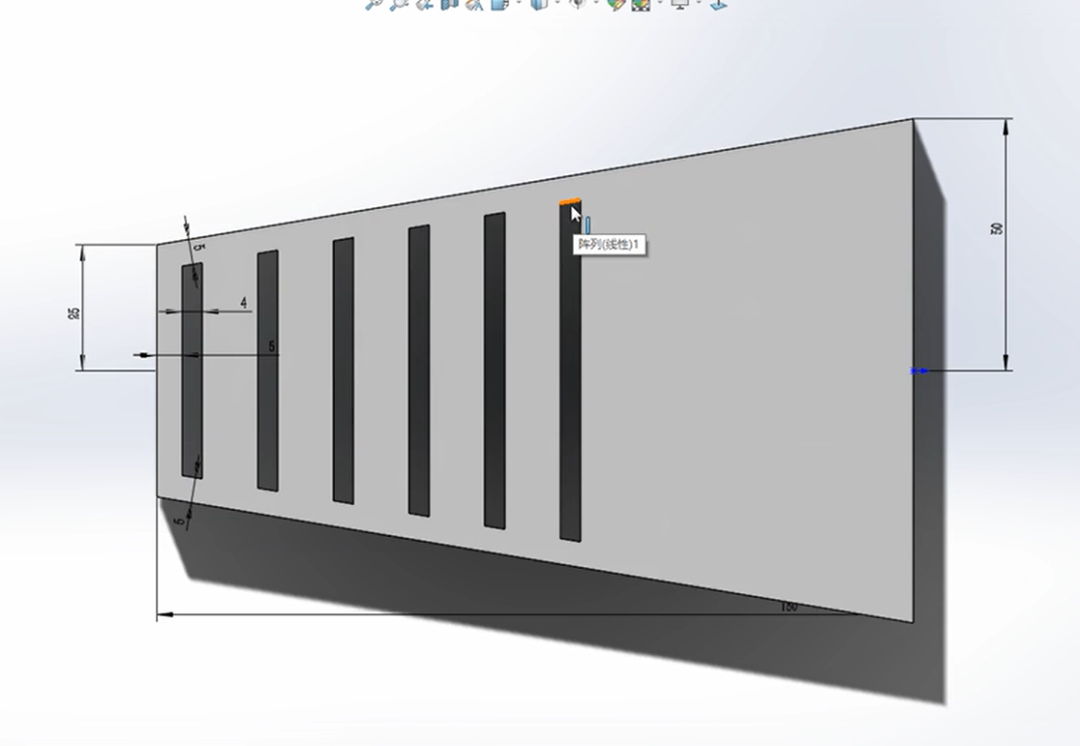

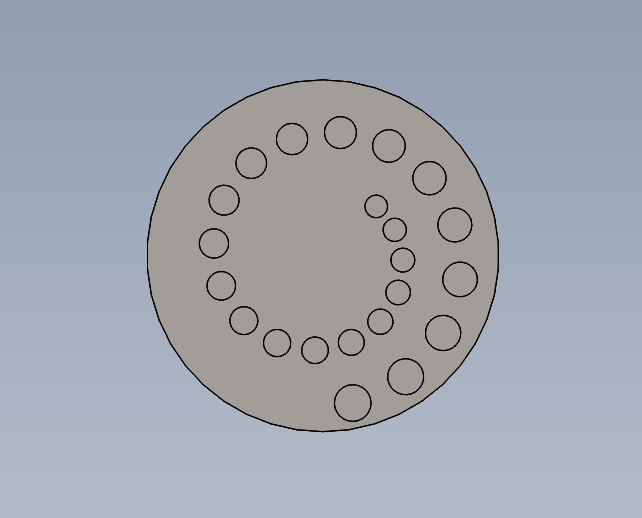

例如以下阵列的特征，开孔槽的长度随着边界而增长；

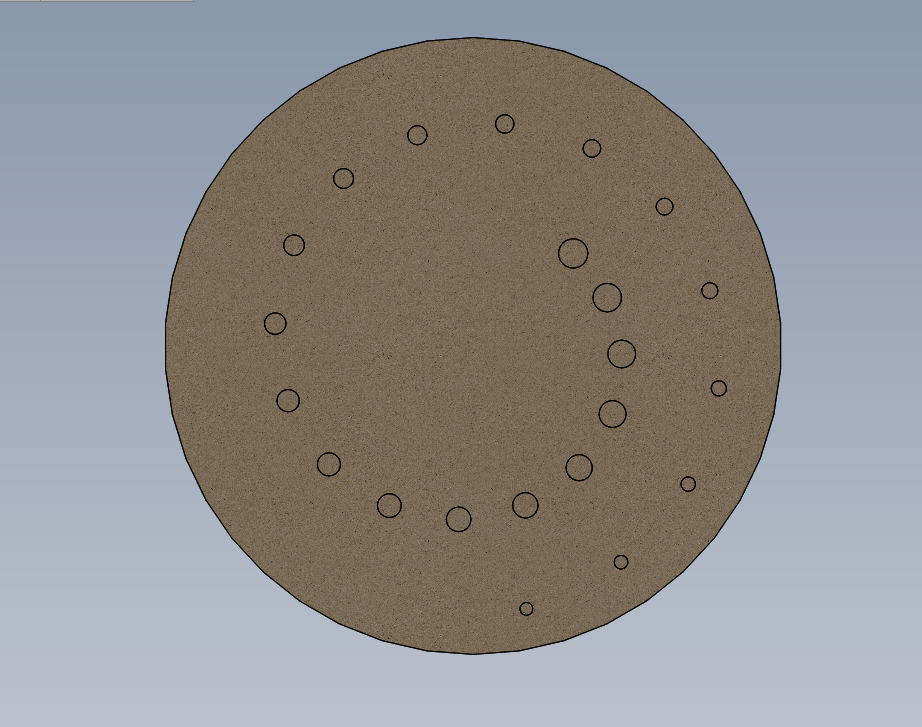

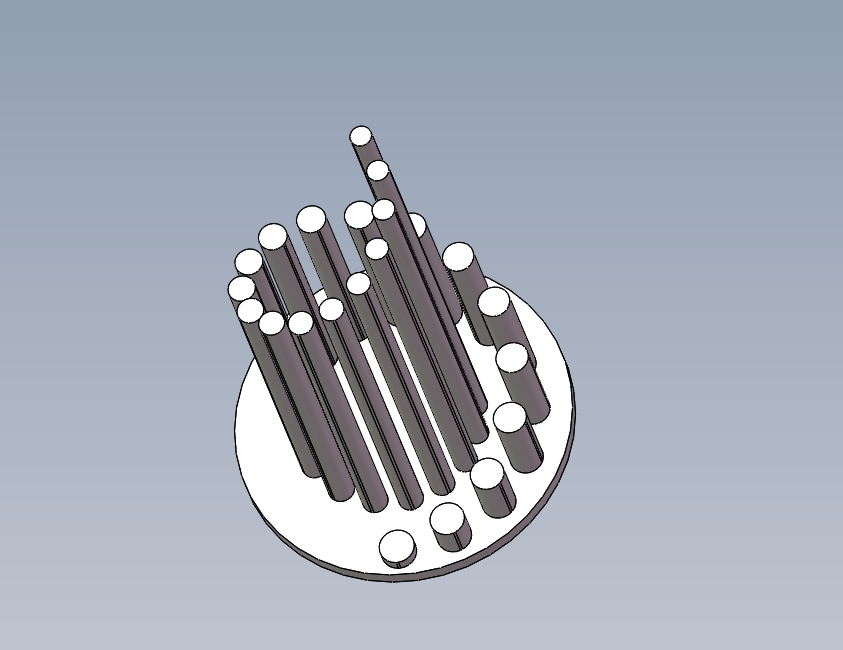

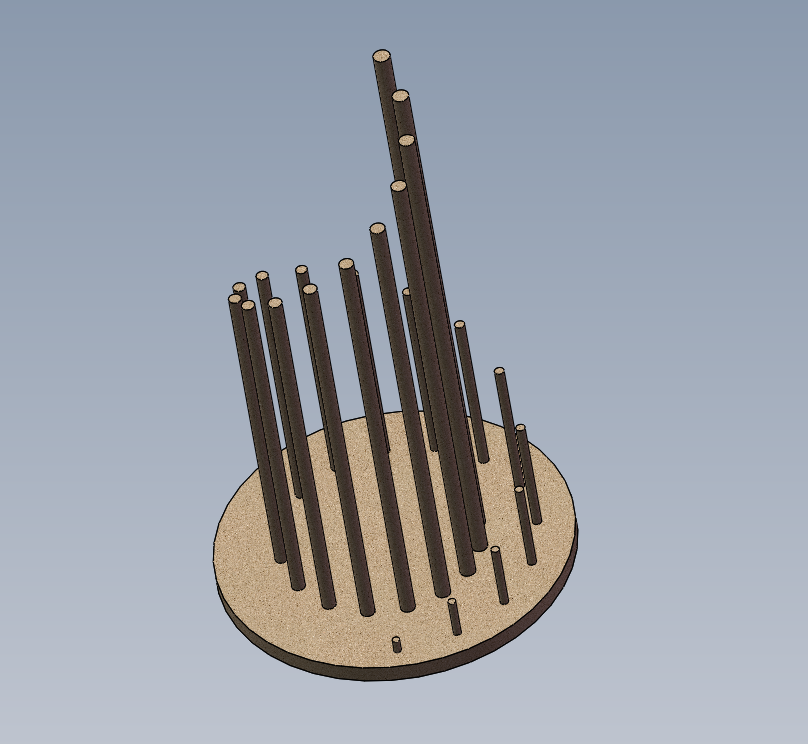

在这里我们用一个案例来说明圆周随行阵列的使用,以下是模型完成后的效果:
操作步骤：

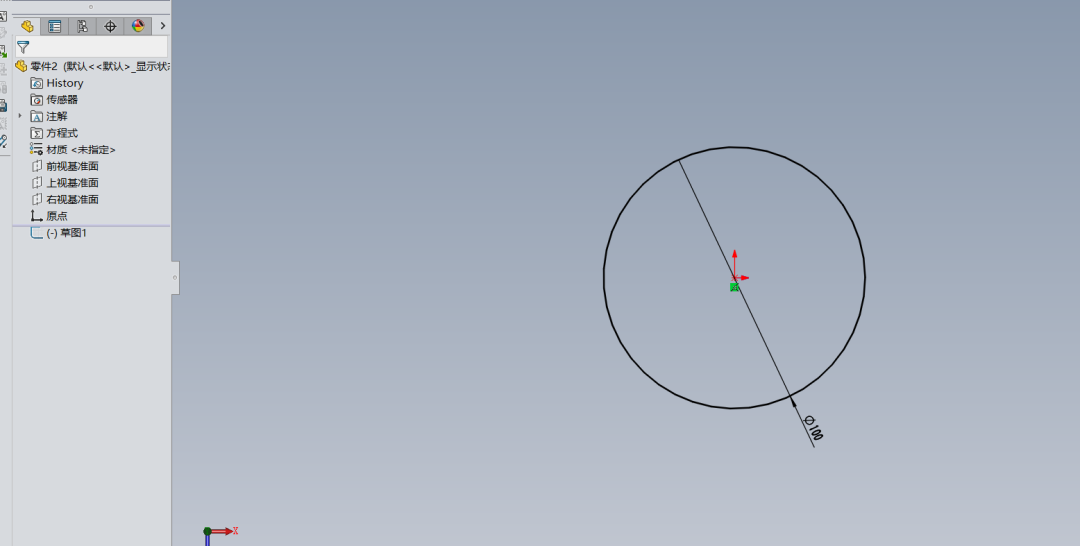

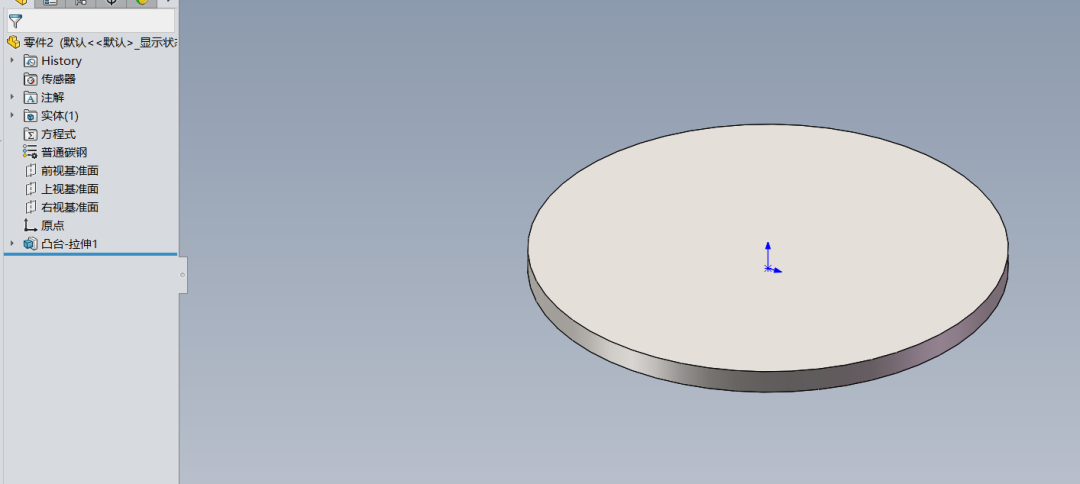

1、在上视基准面上画一个直径100的圆，将其拉伸成5mm厚的底座；

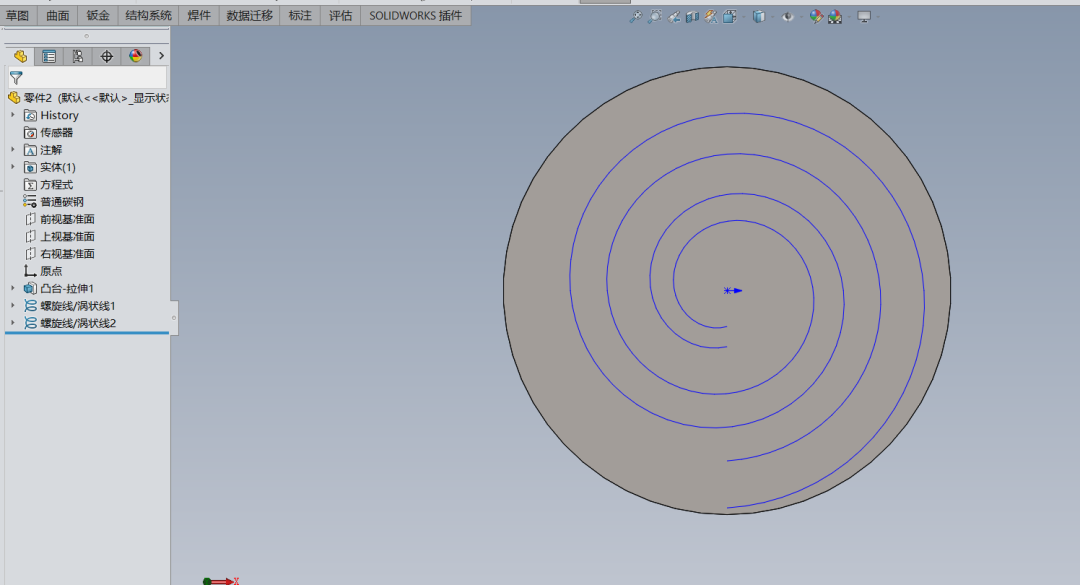

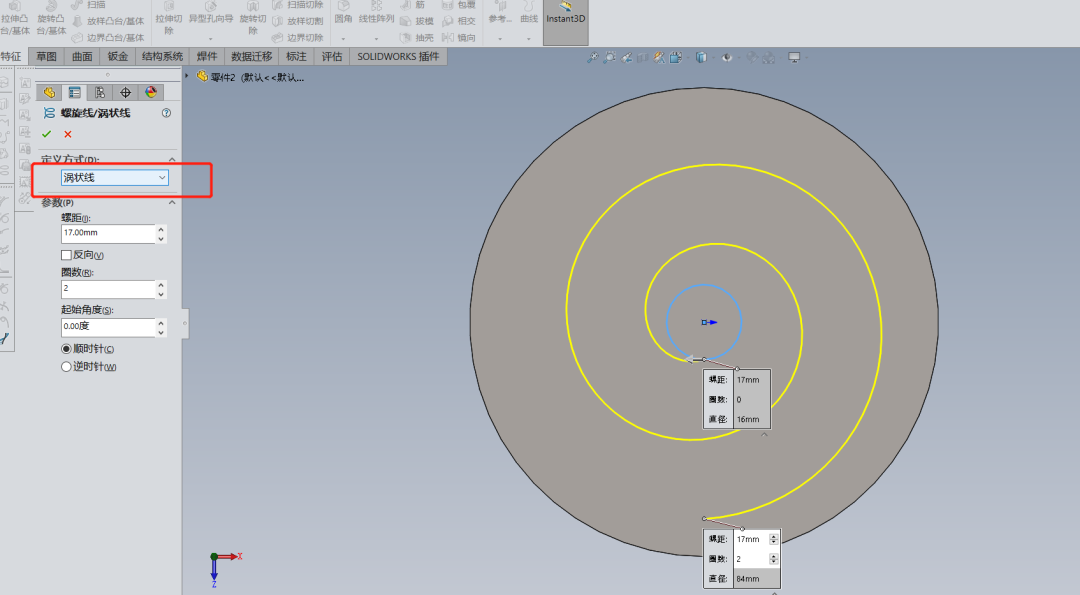

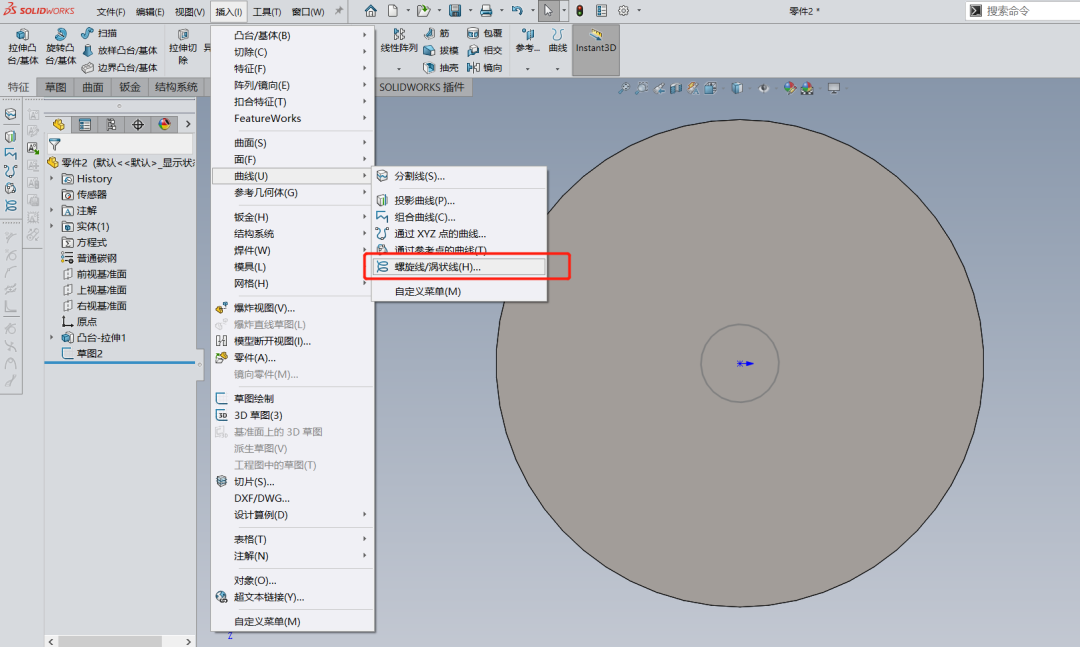

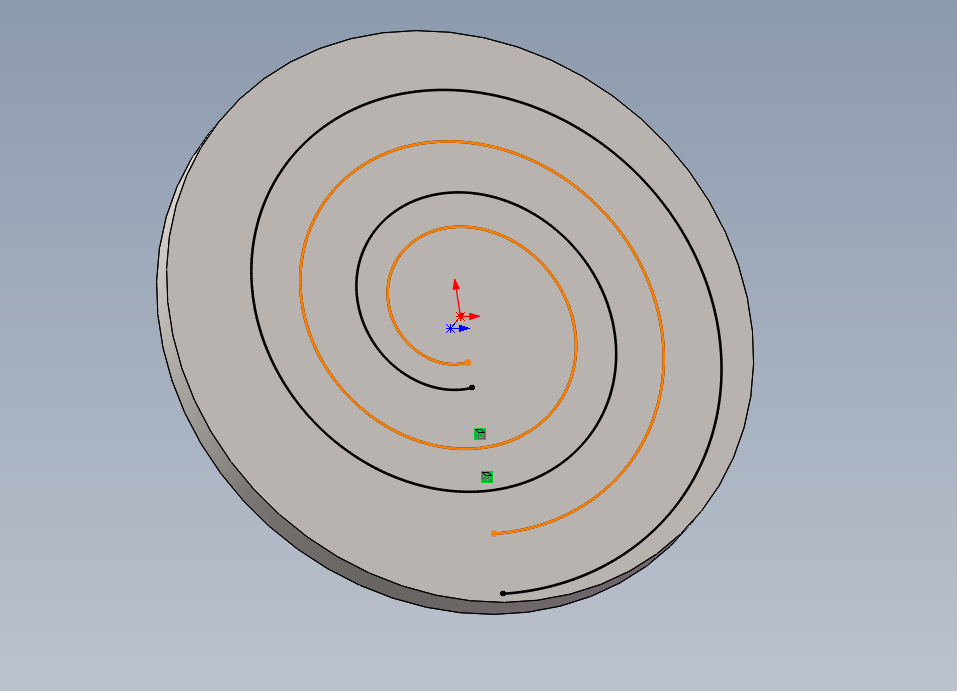

2、在底座上端面建立草图，画一个直径为16的圆，退出草图，使用螺旋线命令，螺距为15，圈数为2，选用涡状线选中圆绘制一条螺旋线；
3、重复步骤2，绘制直径25的圆，绘制涡状线命令，螺距为18，圈数为2，绘制另外一条涡状线；
4、在上端面上再建立一个草图，使用实体引用将两条涡状线都转换为草图；

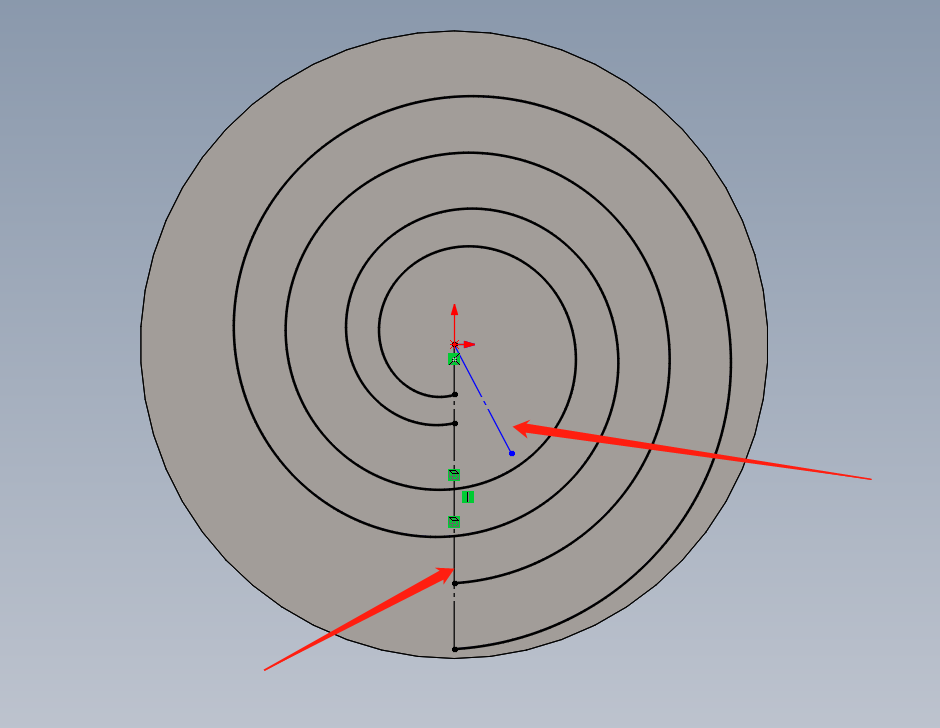

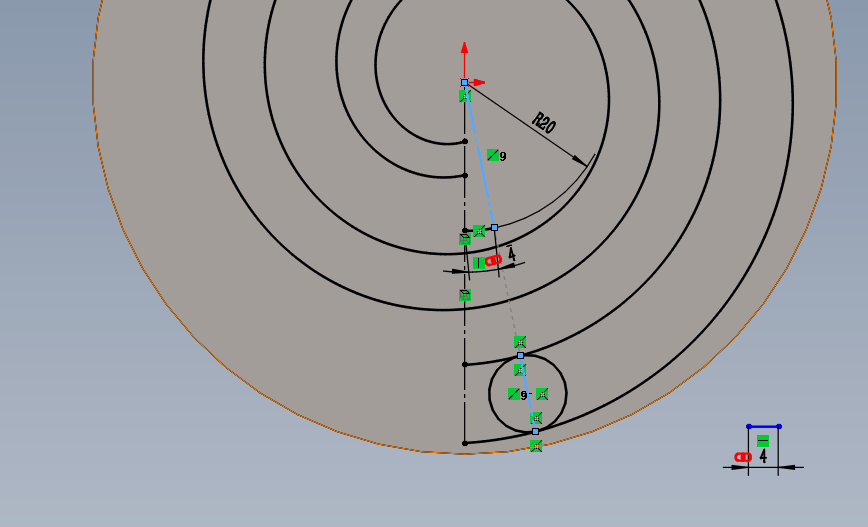

5、继续绘制2条中心线作为参考；

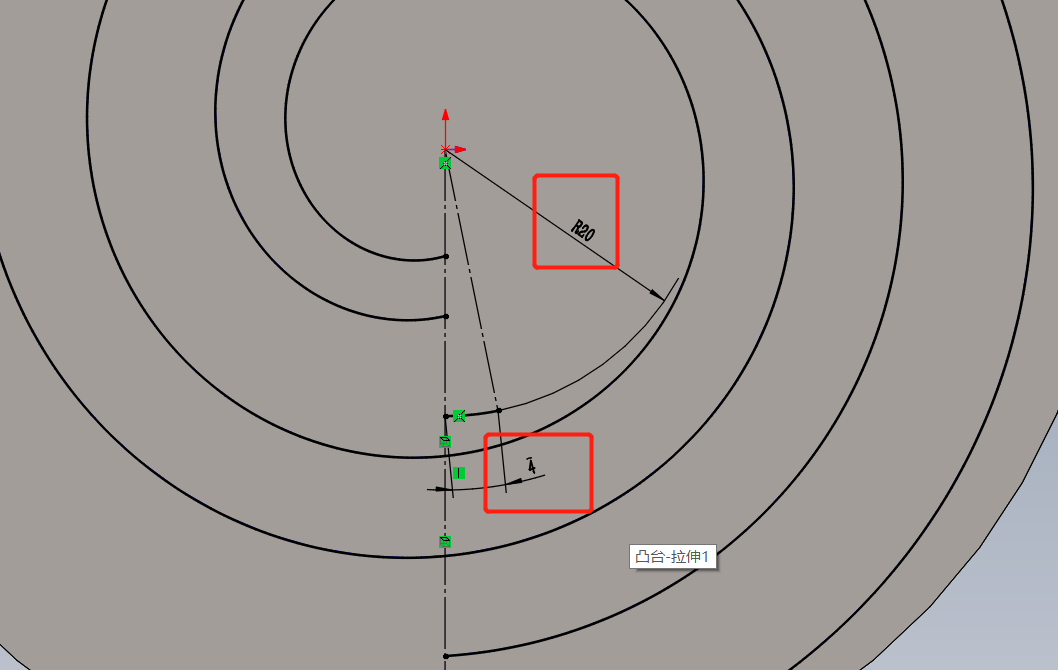

6、在两端中心线直径绘制一段圆弧，半径为20，弧长为4（注：标注尺寸弧长可选中圆弧两端端点，在圆弧中段点击可以标注圆弧长）；

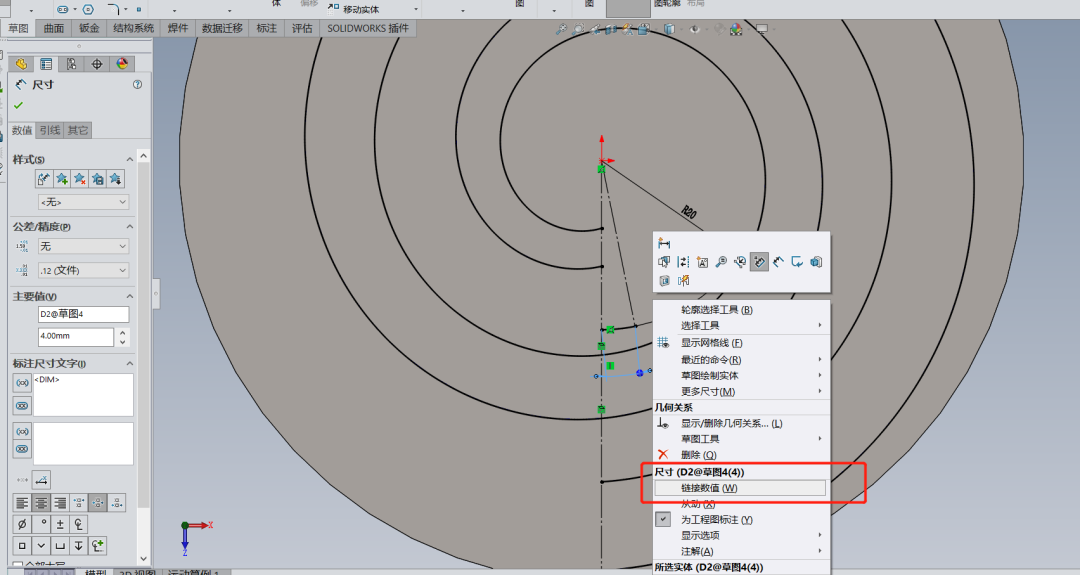

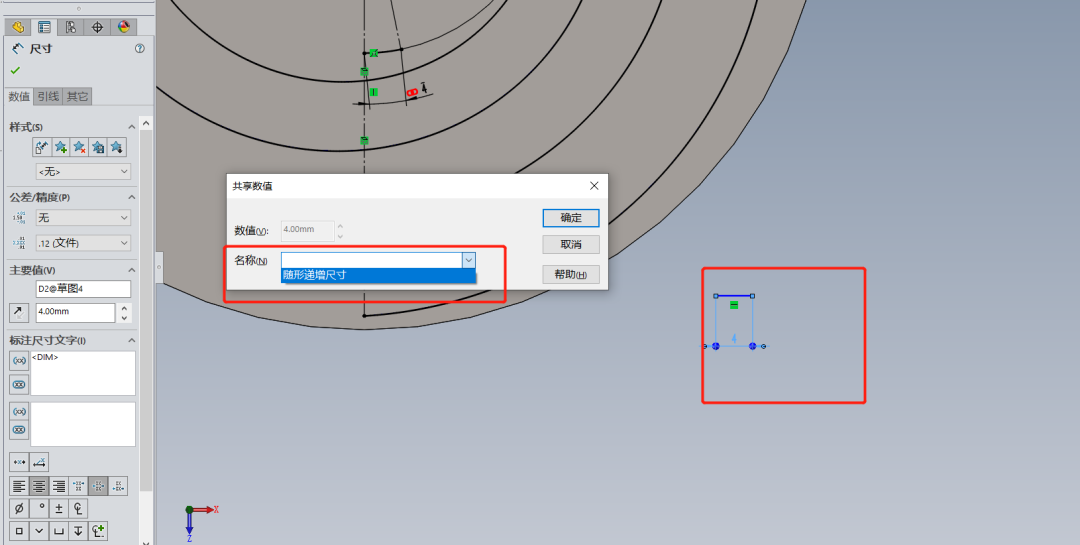

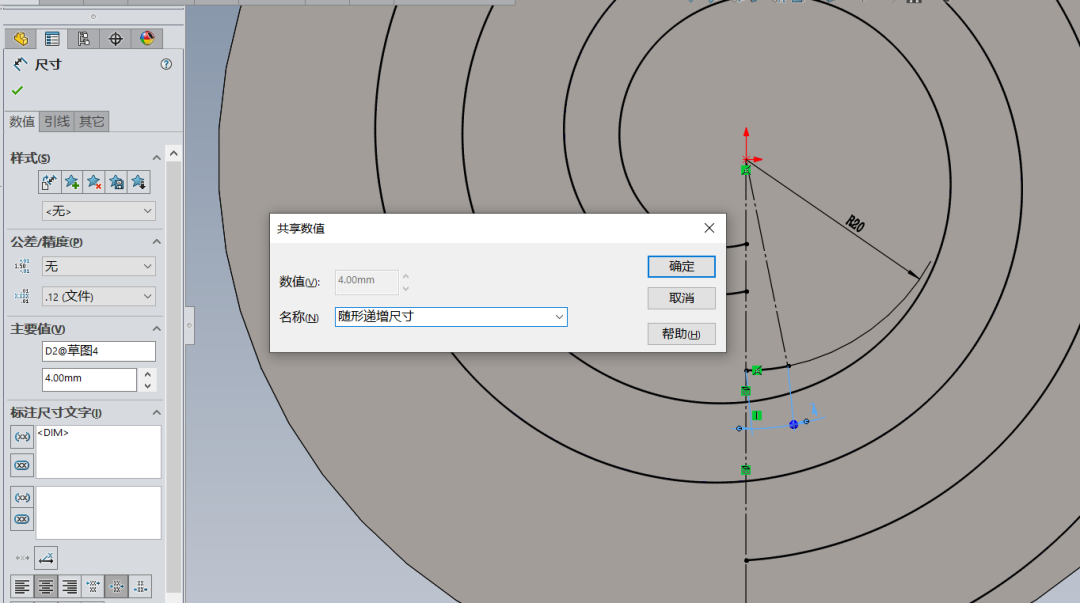

7、在圆弧长度尺寸上右键点击，选中链接数值，新建一个名称“随形递增尺寸”，长度为4；
8、在空白处任意绘制一条直线，标注长度为4，并且在尺寸上右键点击链接数值到上一步建立的“随形递增尺寸”上；

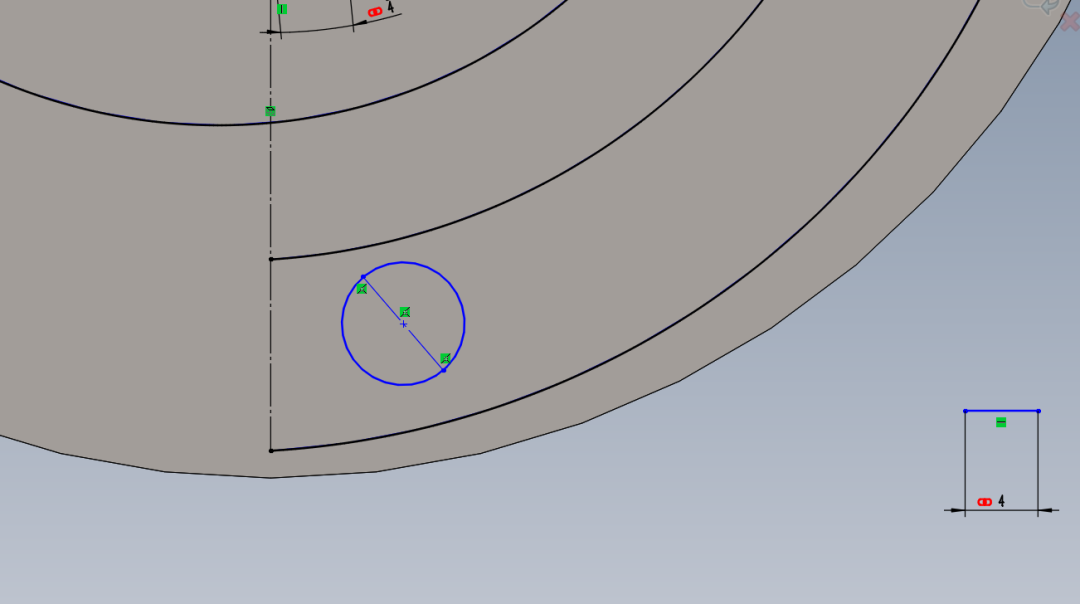

9、在下方绘制一个圆，通过圆心绘制一条中心线；
10、添加约束使得圆上中心线的两个端点与上下两条曲线重合，中心线与之前第5部建立的中心线重合；

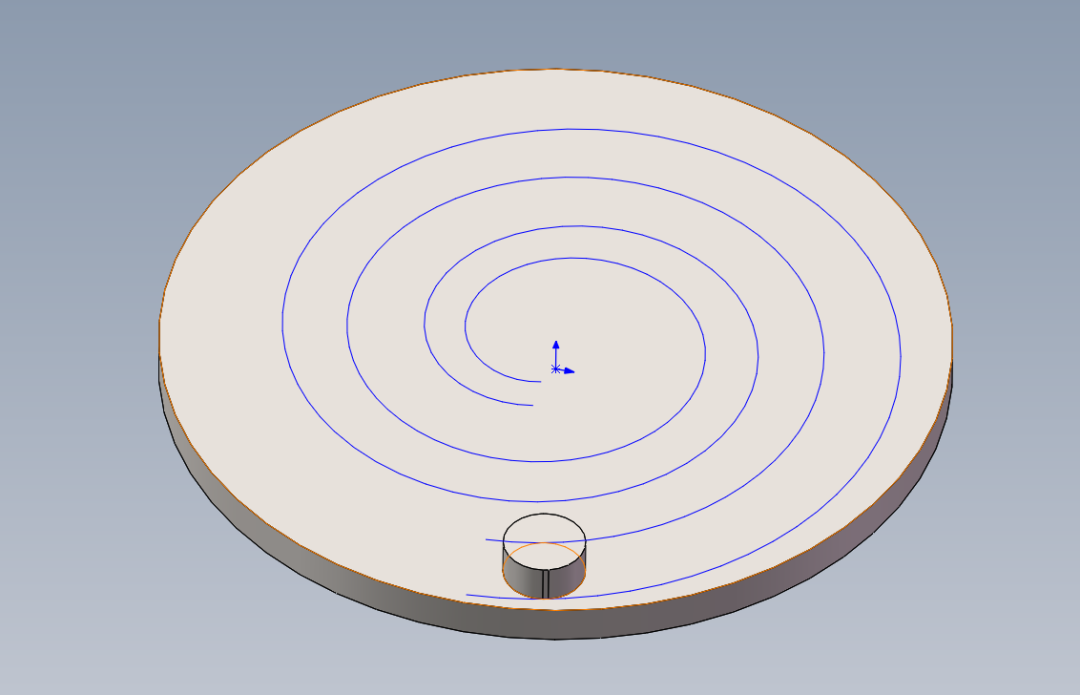

11、退出草图，将小圆拉伸成凸台，高度任意；
12、在设计树的“注解”上右键点击，选择显示特征尺寸，在凸台的高度尺寸上右键点击，选中链接尺寸，将尺寸链接到“随形递增尺寸”上；

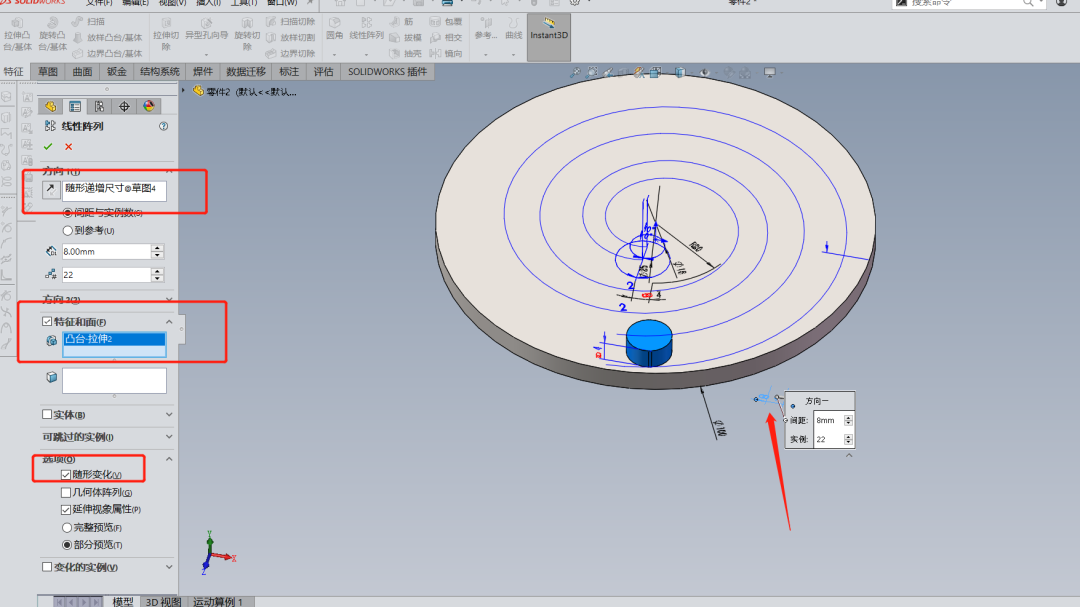

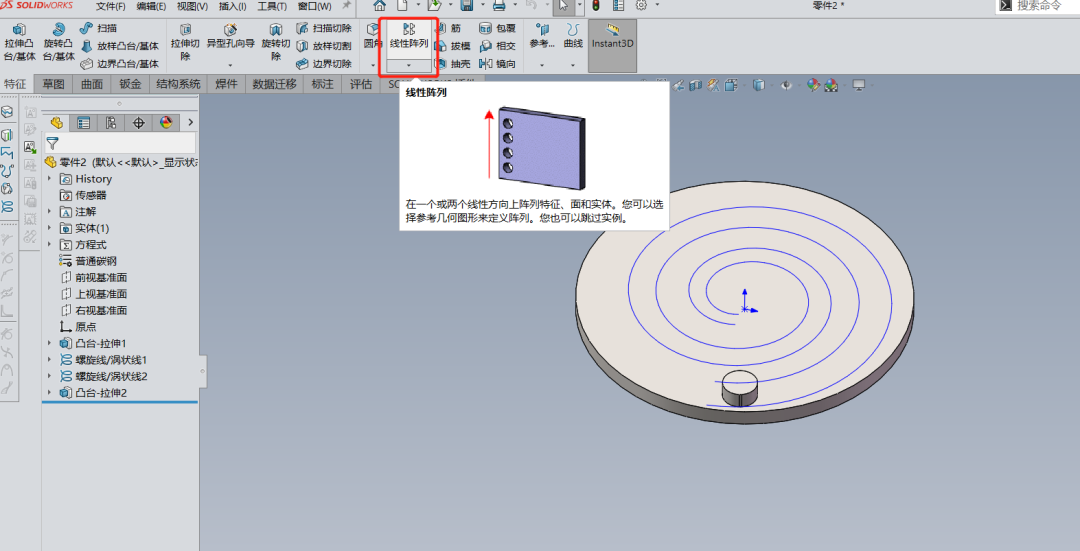

13、使用线性阵列功能，方向选项中选中第8部绘制的短直线的尺寸（不是选择线而是选中尺寸），阵列距离设置为8，阵列的个数设置为22，特征和面选项选中凸台，选项勾选“随形变化”；
14、点击完成，关闭显示特征尺寸，隐藏涡状线，就完成模型了。
总结：
最终的结果，
1、凸台的高度是以8为递增的，就是说第一个凸台高为4，第二个是12，第三个20，第二个28...类推；
2、小圆圆心与大圆圆心之间连线的夹角，第一个夹角为11.48°，之后所有的夹角为22.92°，刚好是第一个夹角的2倍，而这是第6步绘制的中心尺寸决定的第一个夹角数值（圆弧长4和半径20确定了第一个角度），在我们使用阵列的时候，写入了阵列距离为8，正好是圆弧长4的两倍，所以阵列出来的角度也正好是第一个角的两倍。

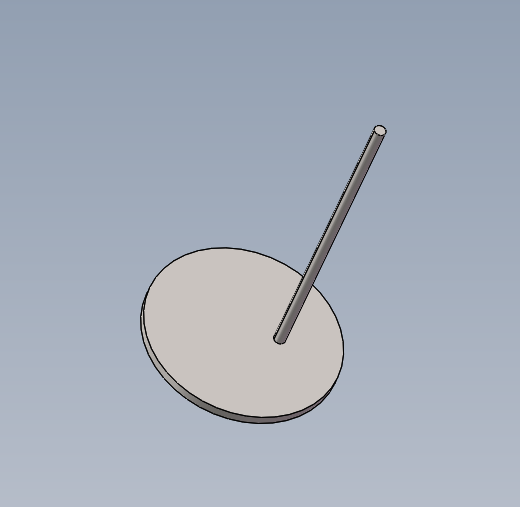

3、我们一共使用了3个链接尺寸链接到同一个数值“随形递增尺寸”，最外部随意绘制的长度为4的线段仅仅是为了方便选中（圆弧的尺寸在阵列时无法被选中），也就是说，最后的阵列的方向实际上参考了2个方向，一个方向是圆弧的方向，另外一个方向是凸台高度的方向，假如我们没有建立圆弧的尺寸链接，那么我们最后得到的将是一个向上叠加的长圆柱。
