最新的Solidworks2022已经发布了！除了平均每年200多项的功能新增外，软件的稳定性和性能也得到了提升，例如大型装配的打开效率可以比以前更快！我们来看一下部分的新增功能吧！
用户体验：

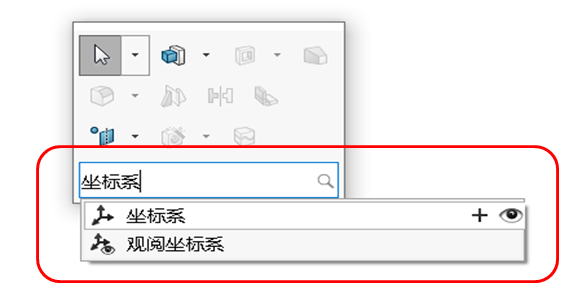

快捷方式栏和命令搜索
“S”键可搜索访问所有命令

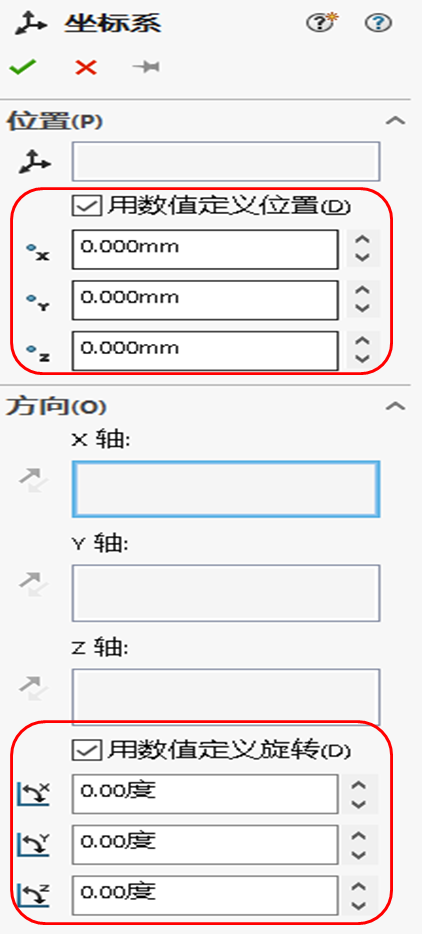

坐标系统
位置和方向可用数值自定义
参考几何快捷方式
“Q”键显示基准面、原点和坐标系统
系统选项信息
点击“i”可获得更多信息
解除信息
可阅读完整的解除信息
零件 – 混合建模：

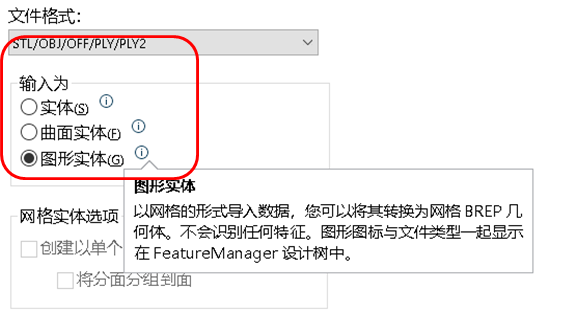

混合建模
创建混合实体或曲面几何体，包括网格BREP几何图形及经典BREP几何图形；
将网格数据的优势与实体建模中提供的精度和参数特征相接合。
孔向导槽
可以定义弧中心和弧切线，TAB键切换方向
跨分型线拔模
使用分型线时，在两个方向上添加拔模角度
绕孔或轴旋转剖面视图
在零件和装配体中可以绕轴、临时轴、孔或圆柱面旋转剖面视图基准面
螺柱向导
定义螺柱参数，然后将螺柱定位在模型上
配置属性
添加和编辑属性比以往更容易
绕两个基准面镜向
一次性绕两个基准面镜向

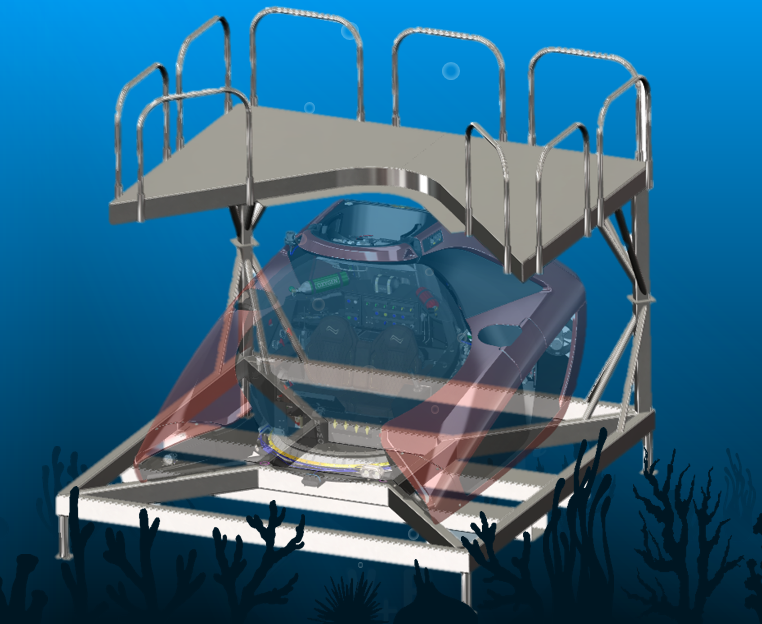

模型-焊件结构系统：
次构件
使用点间构件增加了构件参数，可同时创建多个次构件；
使用一个点创建多个次构件
插入链接元素
提供多种链接件选择；
通过三个参考实体进行定位；
可添加剪切范围智能定位开孔
顶端盖
可将顶端盖添加到具有闭合轮廓（如管筒、方形管和矩形管等）的结构系统实体中
边线法兰
如果您在非线性边线上创建边线法兰，则可以编辑非线性边线法兰的草图；
展平、展开或折叠零件时，文字或分割线保持不变。
装配体功能增强：
三重轴移动零部件
选择一个零部件现在会显示一个三重轴，便于在图形区域内移动
快速配合控制栏
快速配合栏在给选择翻转对齐和锁定旋转之前关闭
驱动特征阵列零部件源位置更灵活
自动确定驱动特征阵列的源零部件实例
配置表功能
用于创建和管理产品配置
从BOM中排除零部件
如果装配体中指定的零部件不在BOM中出现，则可以在配置表中设置
工程图：
出详图模式
添加标准视图，孔表，并打开任何之前版本的图纸都具备更快的工作效率
切换直径尺寸
翻转半径，直径，线性与上下文。在放置前使用TAB键进行选择
对称线性直径尺寸
新的尺寸类型提供了回转体零件直径标注使视图更清晰

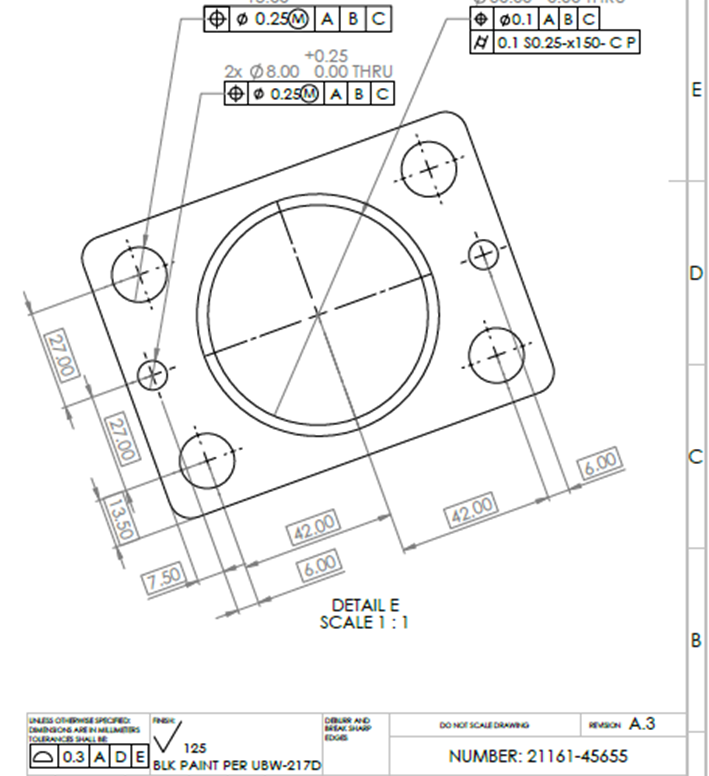

新的形位公差界面
全新的，易于使用的工具集，提供最新行业标准的GTOL指示器
BOM: 切割清单细节
灵活性,提升和显示在装配材料明细表中任何类型的焊件切割清单
预定义视图
自动创建钣金零件的平展视图和轴测图、正二测轴测图
MBD HTML 打包输出
共享一个打包的HTML文件作为您3 D数据的一部分最终清晰的交付给制造商
