在使用Solidworks Simulation做仿真分析结果后,我们需要在限定的尺寸范围内修改我们的设计,多次更改以达到理想值,即既满足尺寸要求同时也能通过仿真验证。
产品详情

在使用Solidworks Simulation做仿真分析结果后,我们需要在限定的尺寸范围内修改我们的设计,多次更改以达到理想值,即既满足尺寸要求同时也能通过仿真验证。有没有快捷的方式为我们做多个尺寸的一次验证出具结果呢,让我们看看设计算例的使用吧。

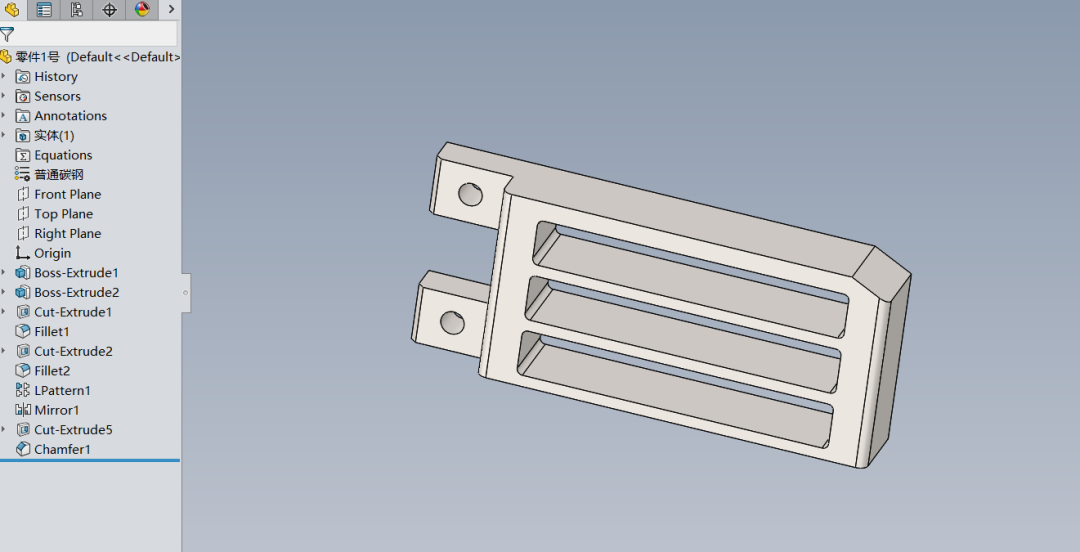

1、首先准备一个需要仿真验证的模型,这个模型要求是调整内部栅格尺寸,以达到减少材料的同时能够满足最大应力的条件;

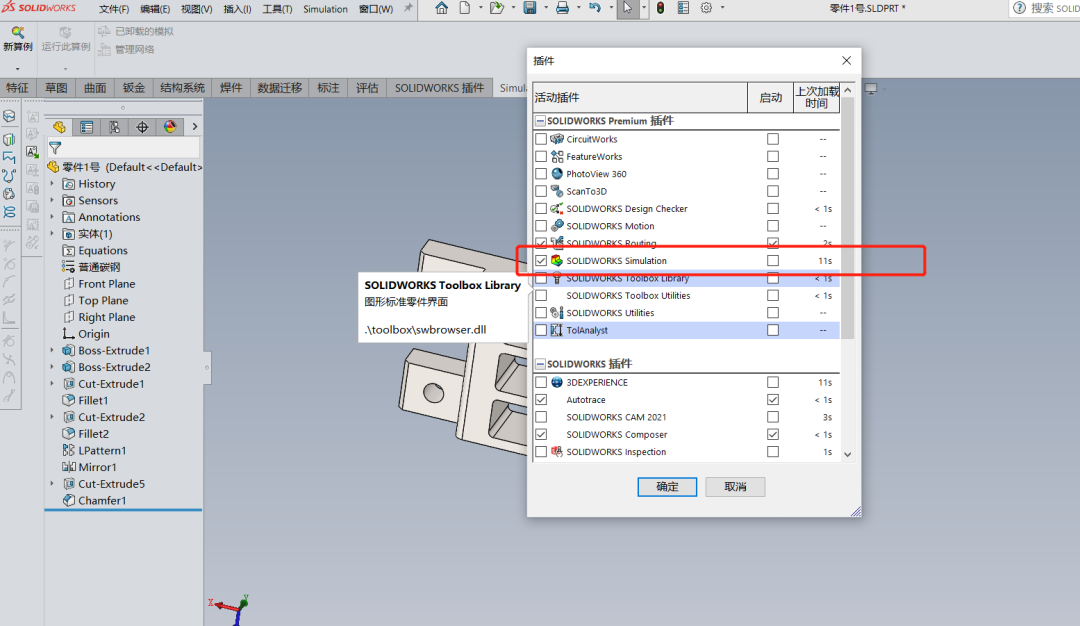

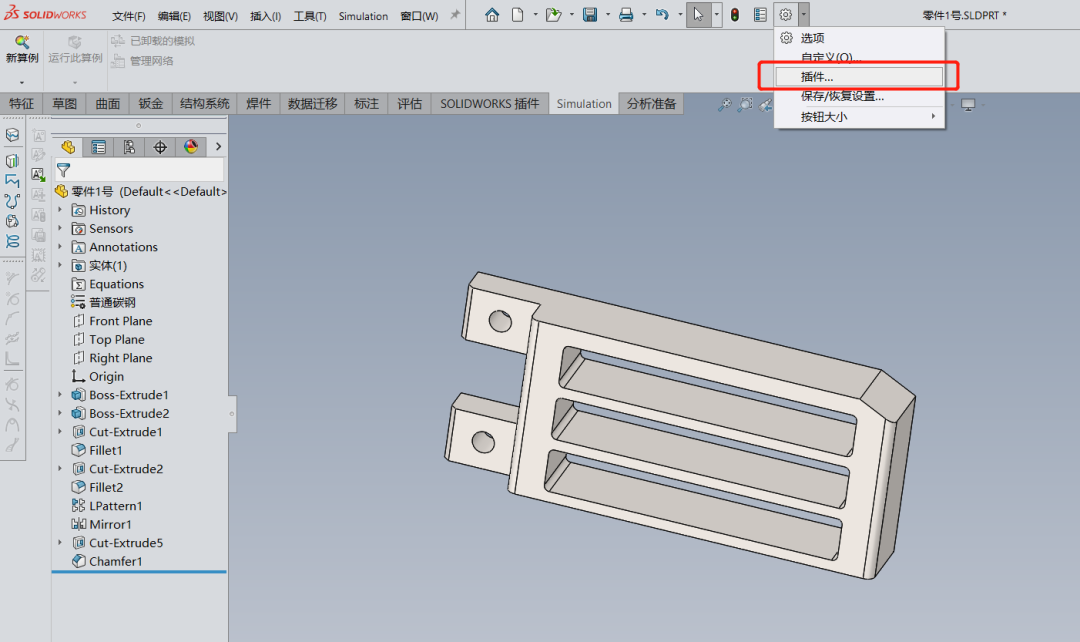

2、开启Solidworks插件中的Simulation

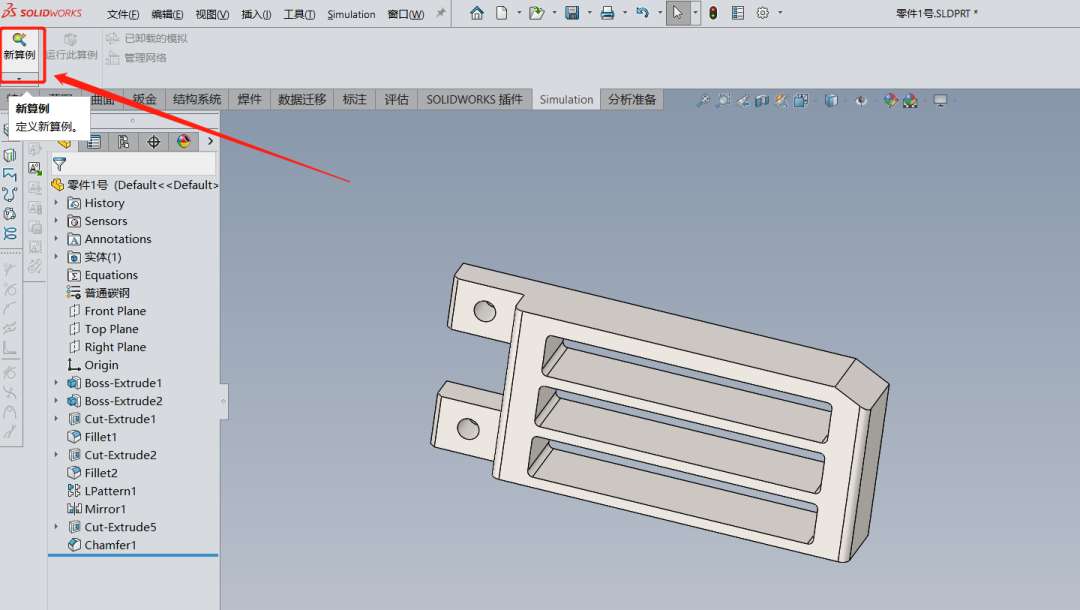

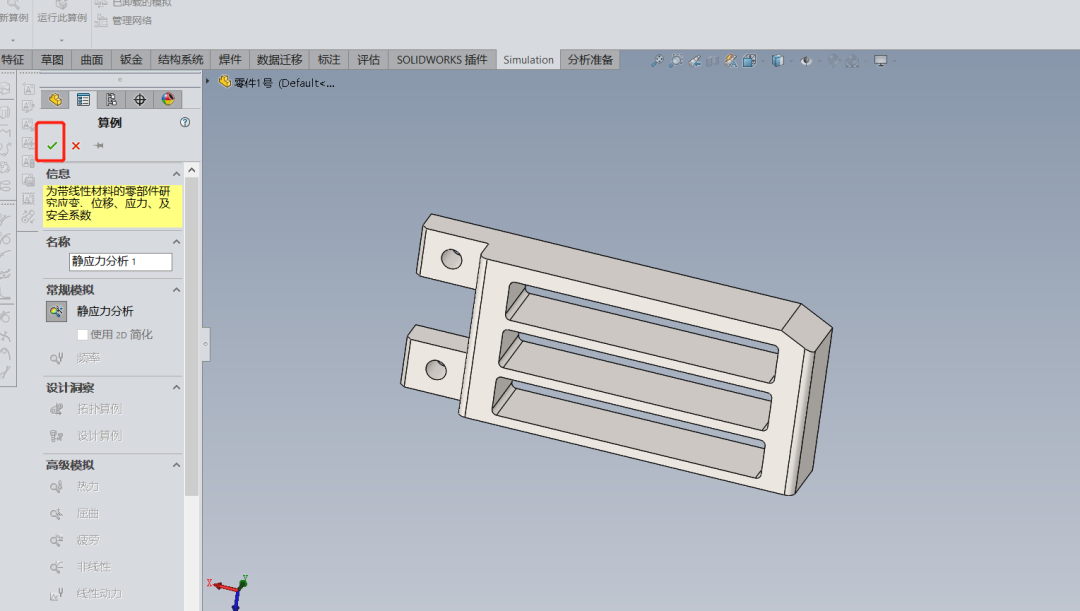

3、建立一个新算例;

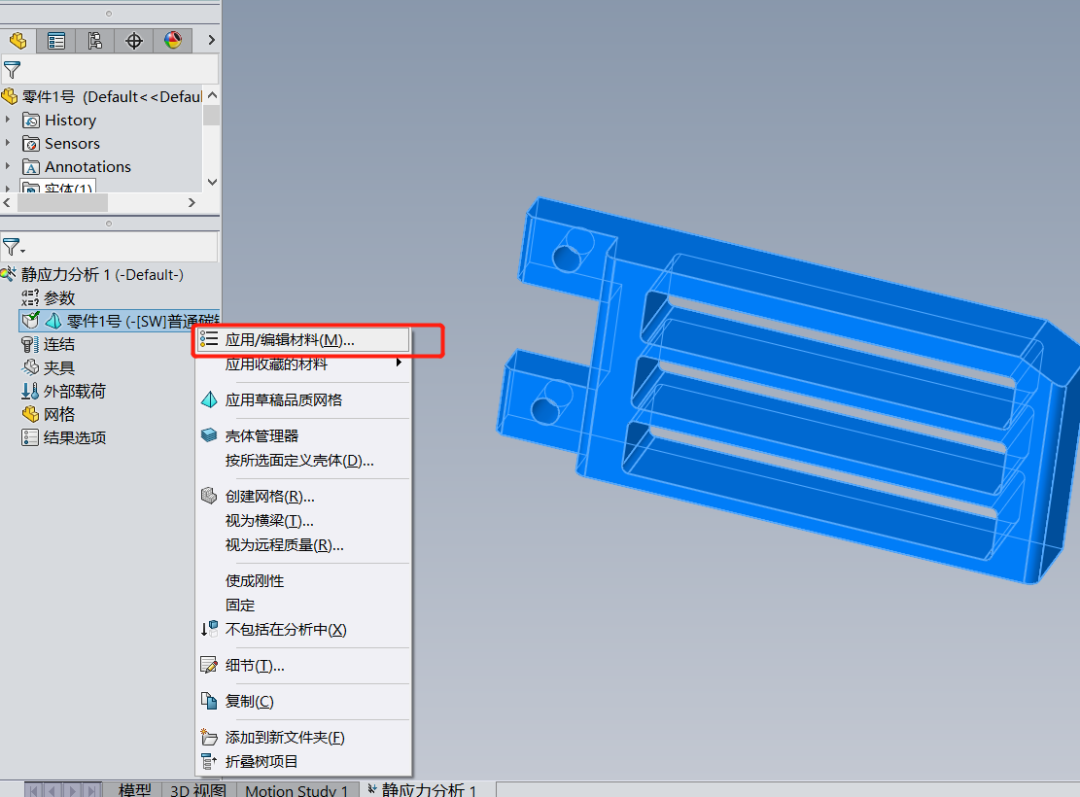

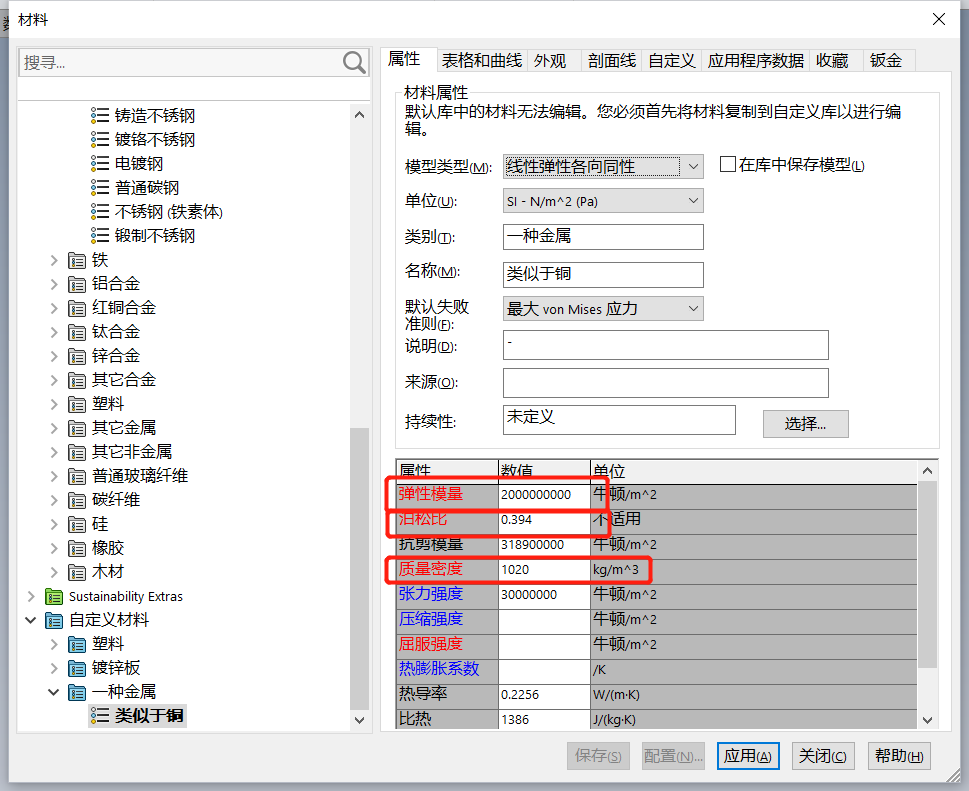

4、为模型选择材料,如果是自建材料,只需注意弹性模量、泊松比和质量密度;

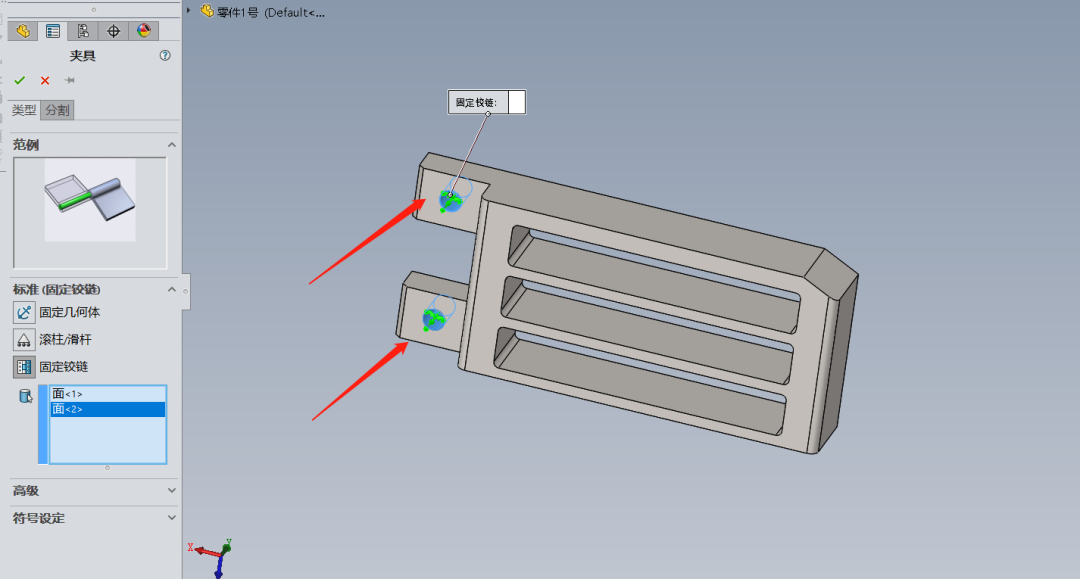

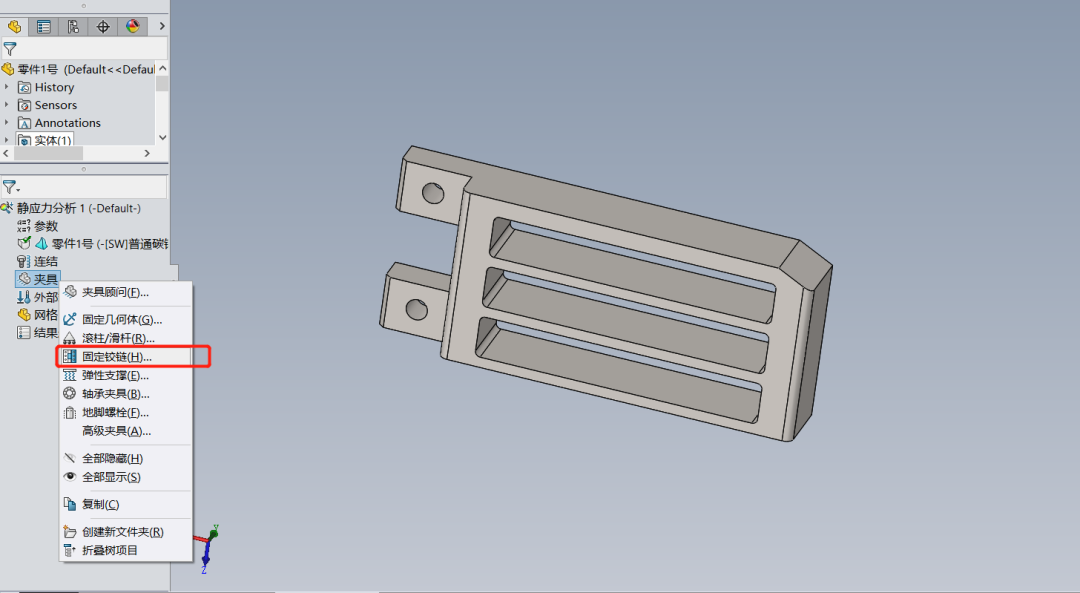

5、在”夹具“选项上右键点击,选择“固定铰链"选项;



6、选择两个孔后点击勾确定;

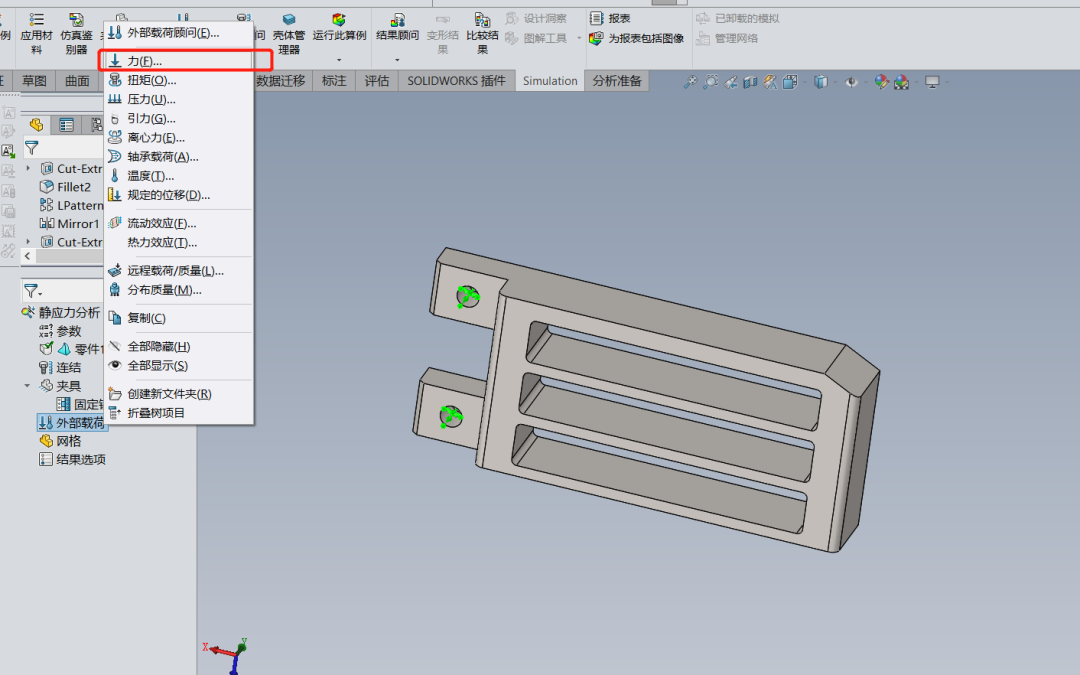

7、在”外部载荷“一栏右键点击,选择”力/扭矩“,如果已知条件为压强单位(帕),则可以选择”压力“;

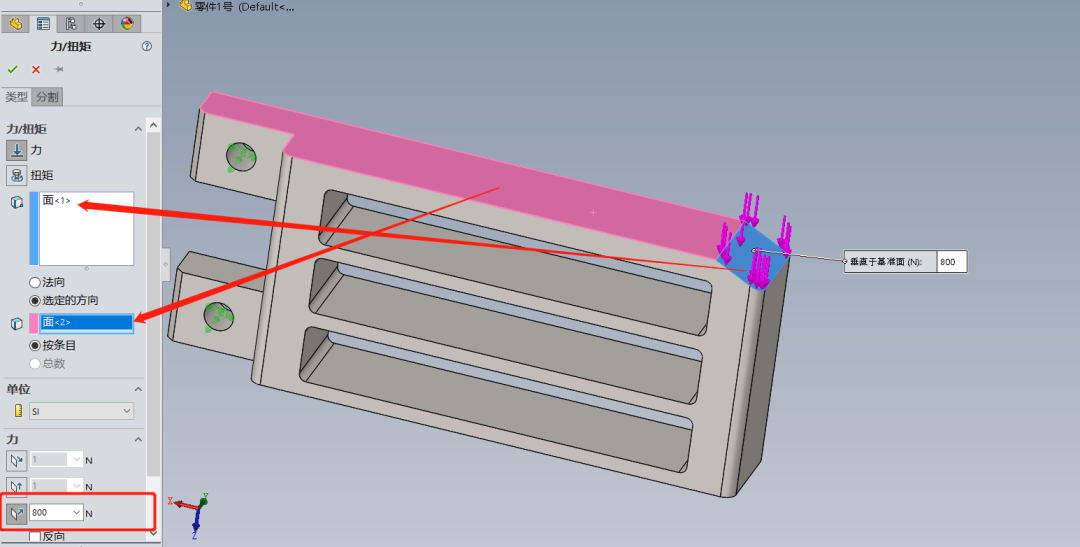

8、选择斜面作为受力面,选择顶面作为受力方向的参考,可限制力为垂直向下的方向;

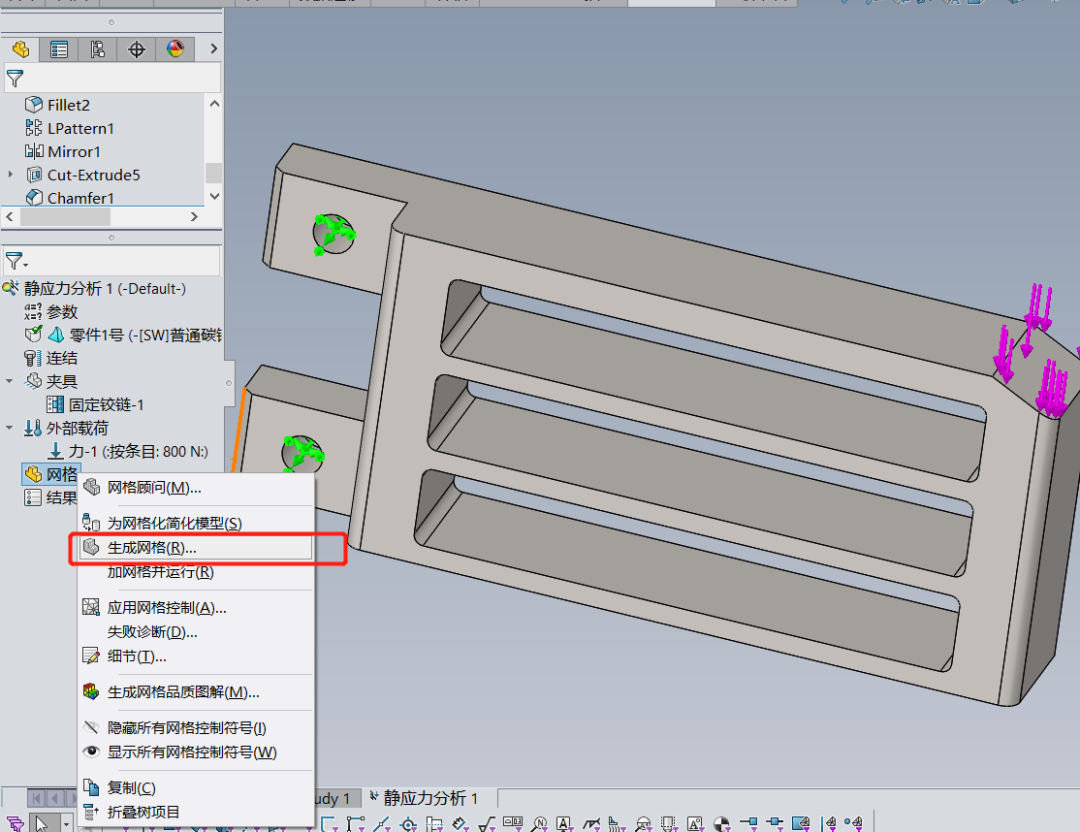

9、在”网格“处点击右键,选择”生成网格“;

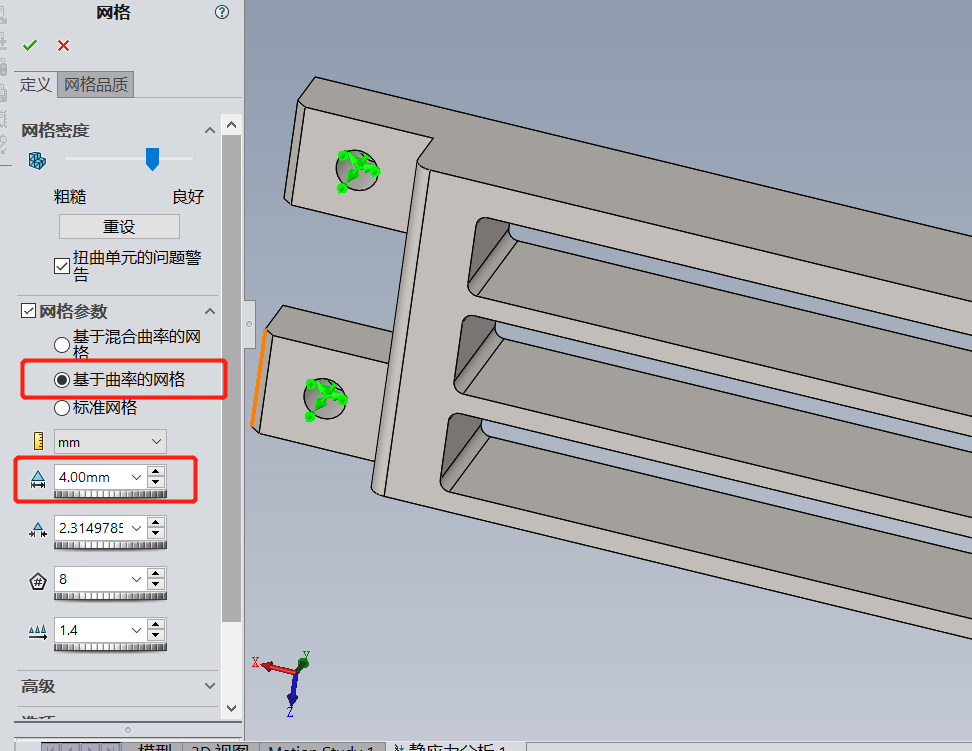

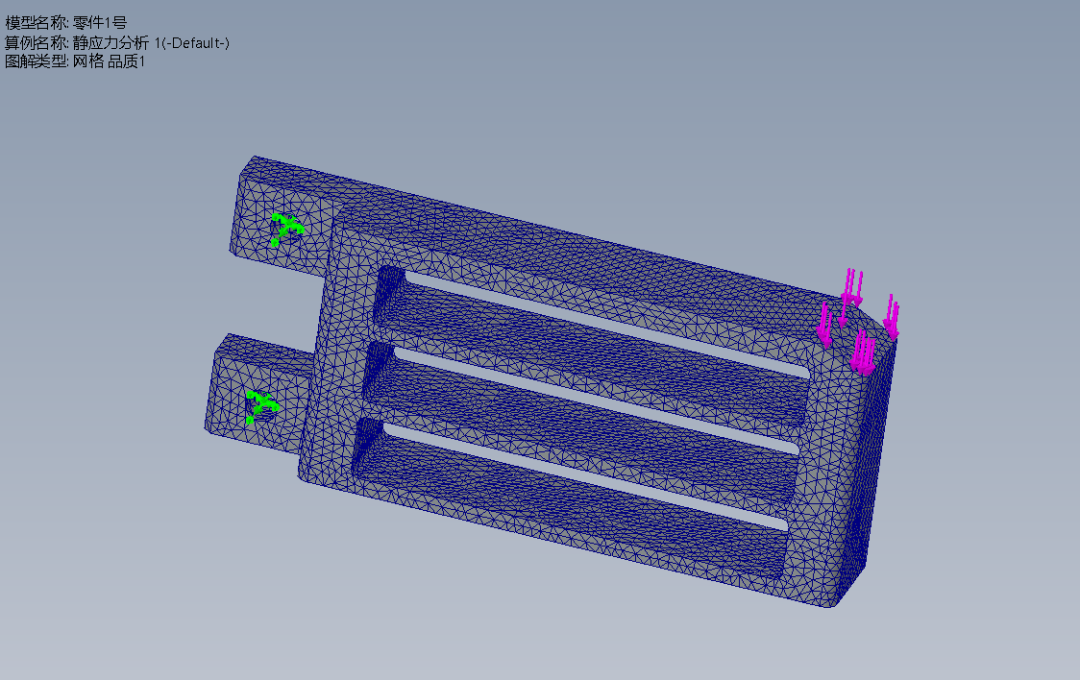

10、定义网格方式为”基于曲率的网格“(意思为自动根据模型调整网格密度,曲率大的位置自动加大网格),设定网格大小为4(这里因为篇幅不再做网格调整),点击打勾生成网格;

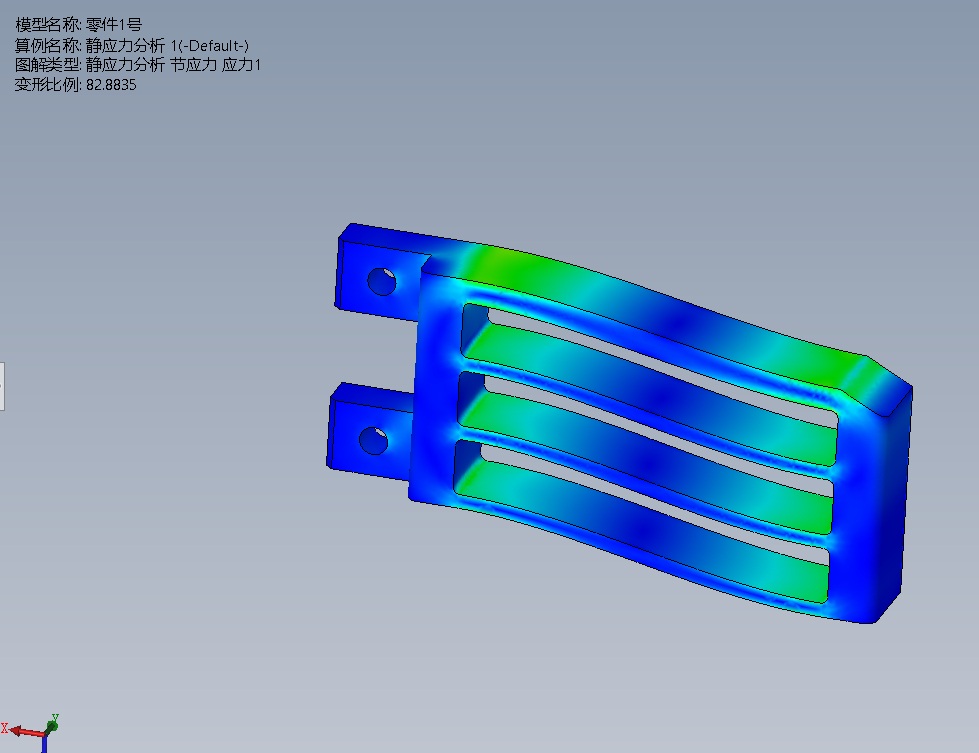

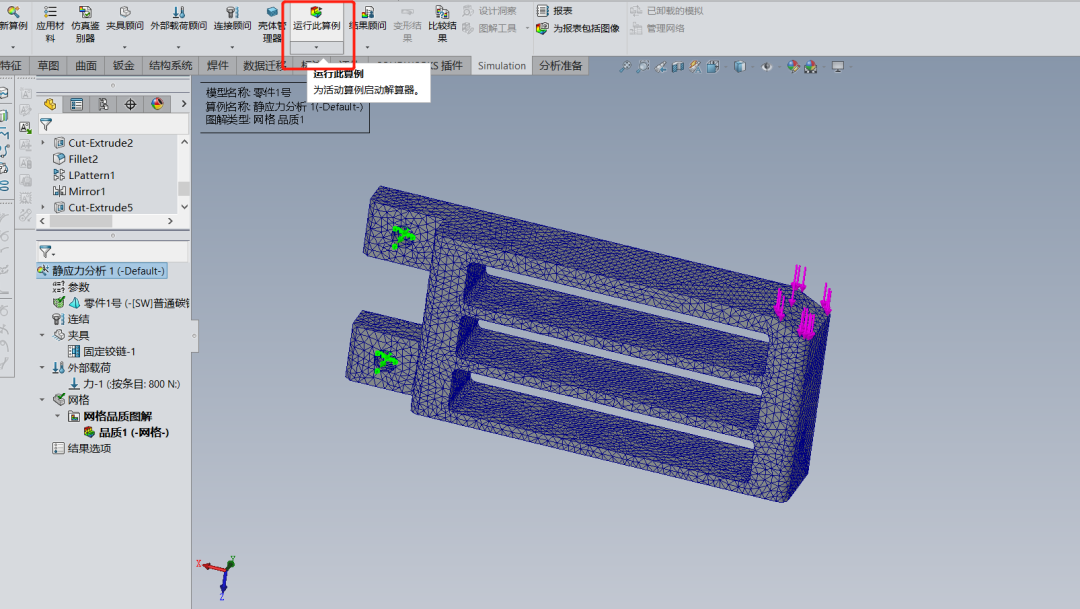

11、点击运行算例求解,得到结果;

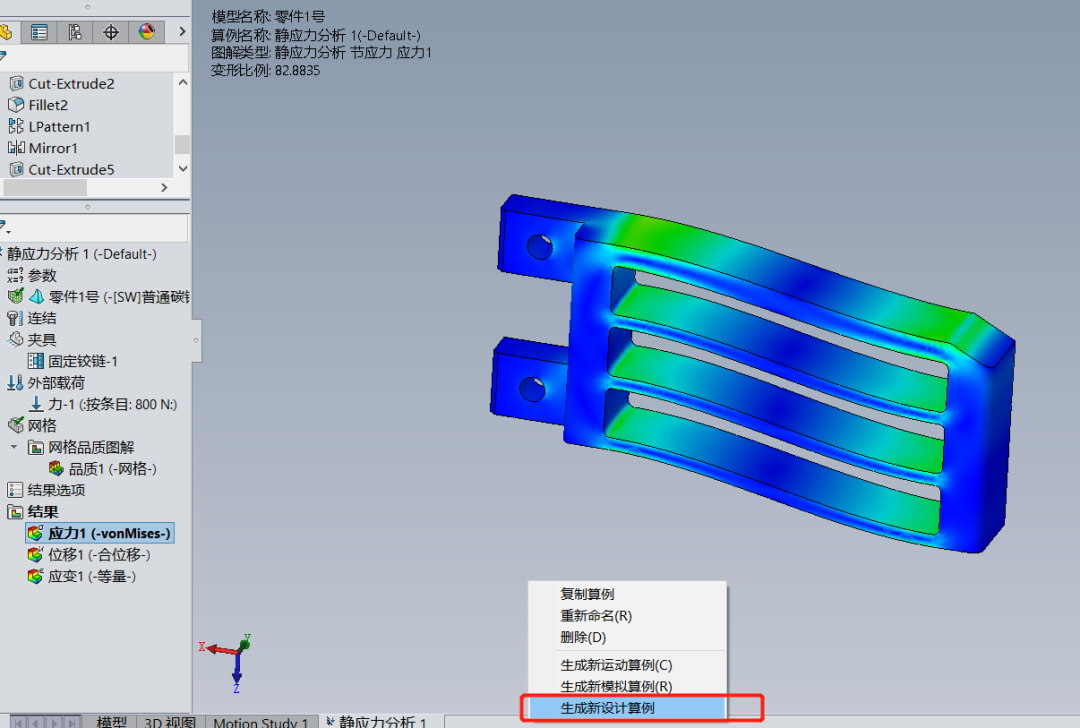

12、在软件底部选项卡上右键点击,生成新设计算例;

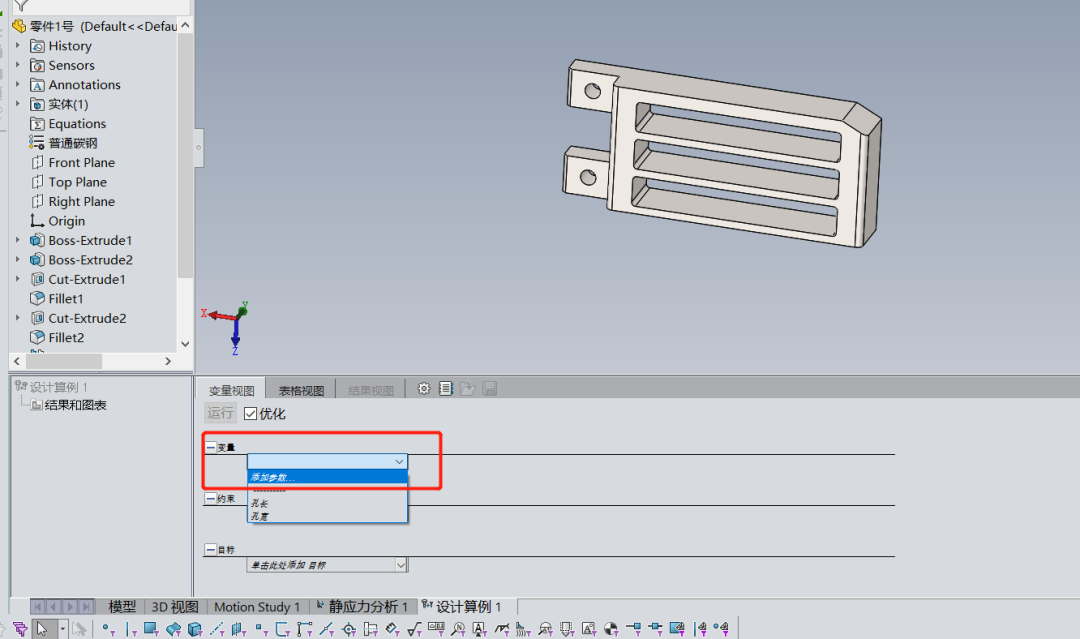

13、在弹出的设计算例菜单中,选择”添加参数“;

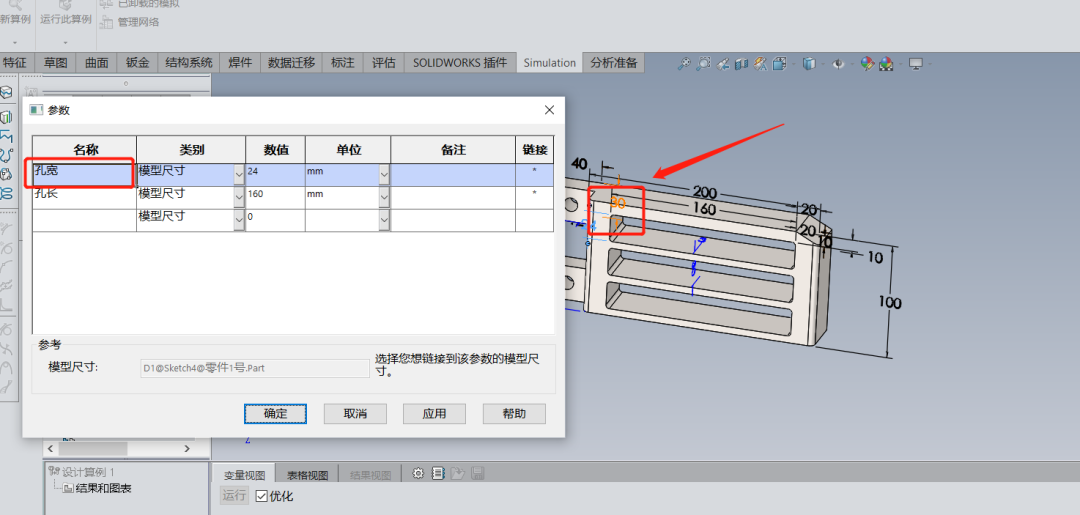

14、选择模型上的尺寸,命名,这里选择了孔的长度和宽度;

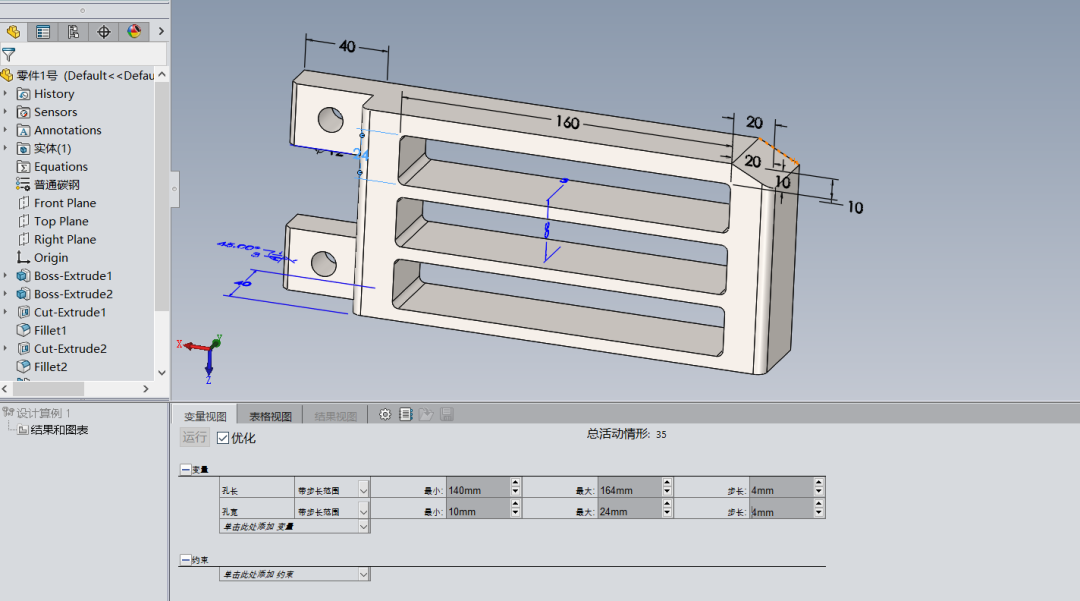

15、设置取值的最大最小值,设置步长(步长是指每个算例之间差值,差值越大则算例越少);

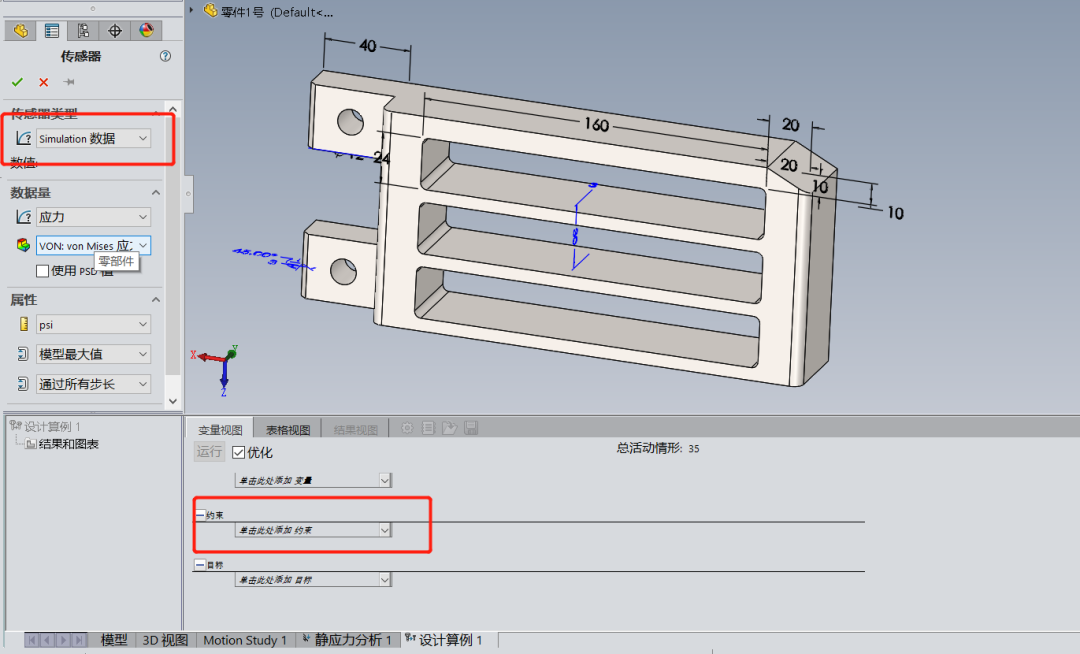

16、在约束一栏中可以添加传感器,(Solidworks白金版即以下不能添加simulation传感器);

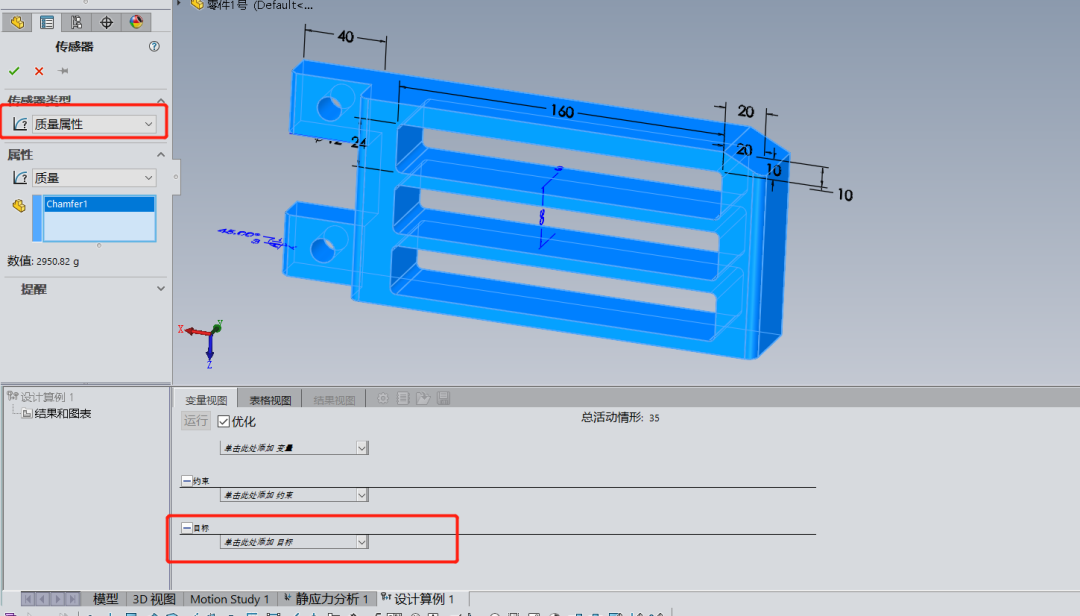

17、在目标一栏中我们可以添加质量,选择模型,选择完成后默认为最小化,意义为求这个零件符合条件的最小值;

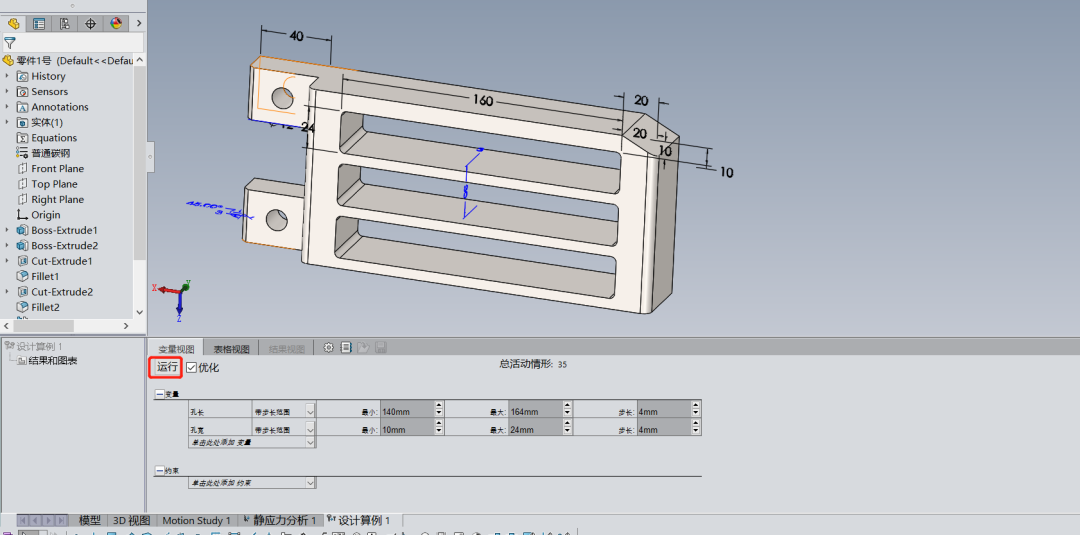

18、设置完成后点击运行,软件将自动计算符合应力条件的下孔尺寸所有组合。
