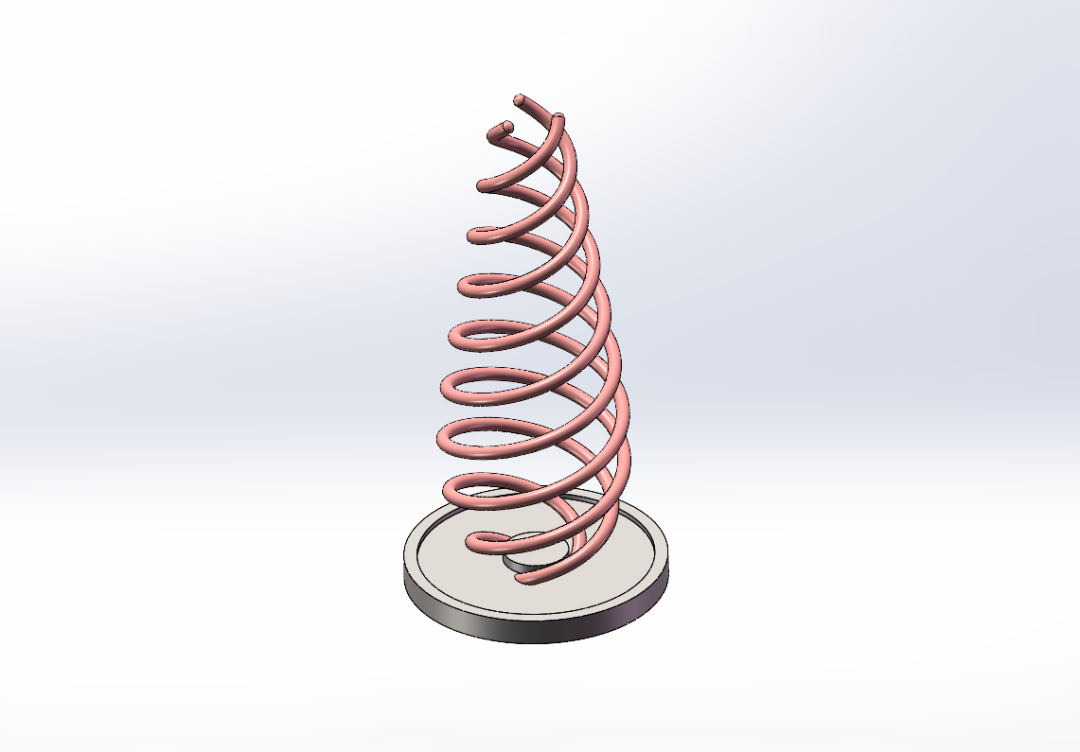

一个小练习，用Solidworks绘制一个曲线灯罩，仅仅需要简单的几步：

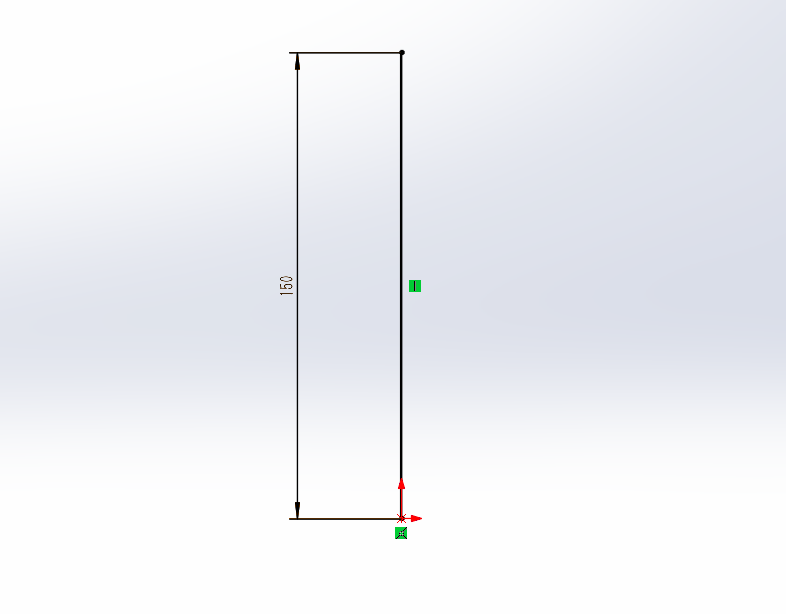

1、新建一个零件，在前视基准面上建立一个草图，从原点绘制一根直线作为扫描路径，退出草图；

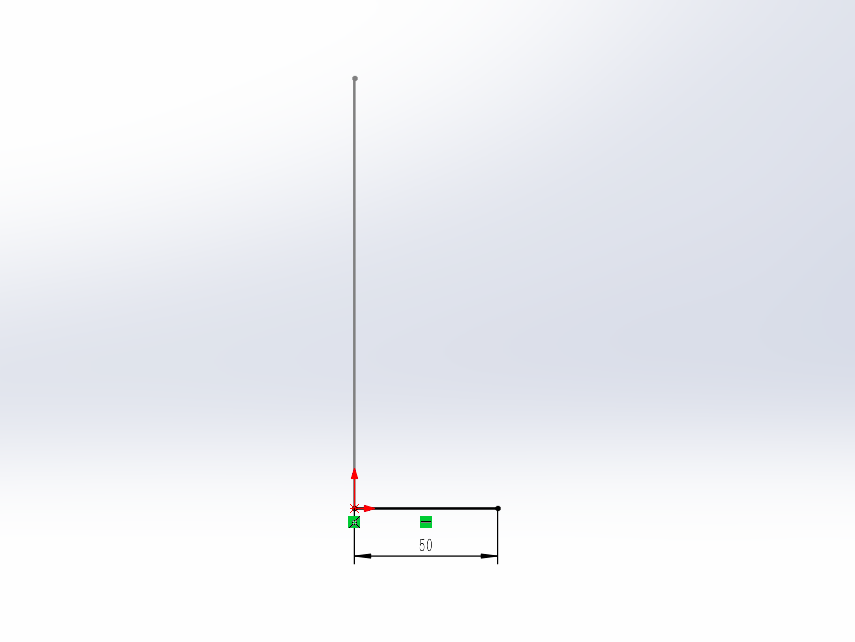

2、继续在前视基准面上创建草图，绘制一根横向的直线；

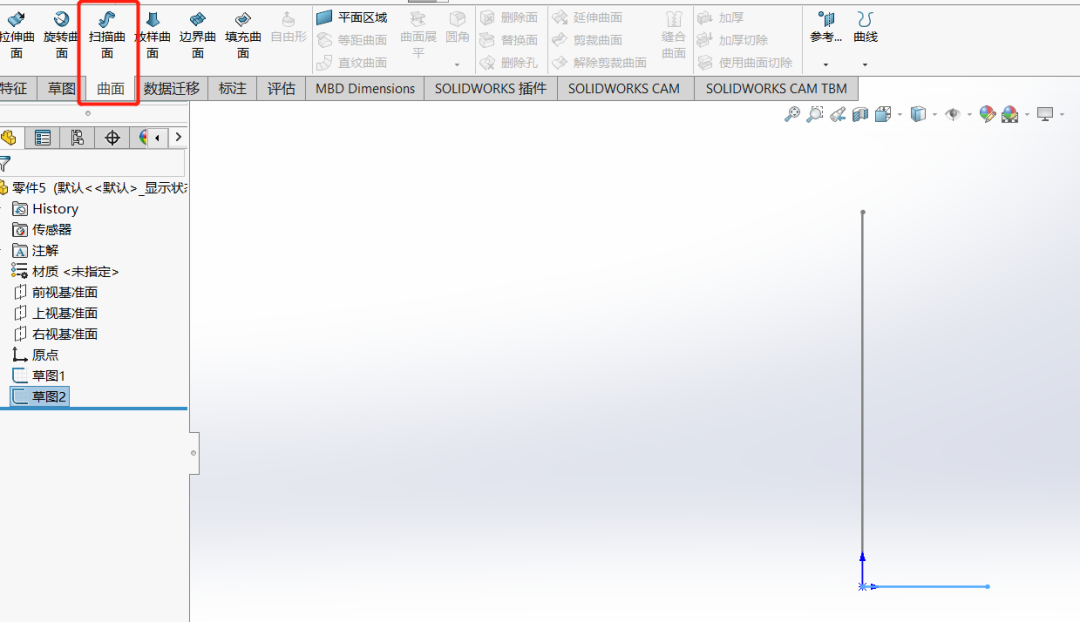

3、选择曲面下的扫描曲线功能；

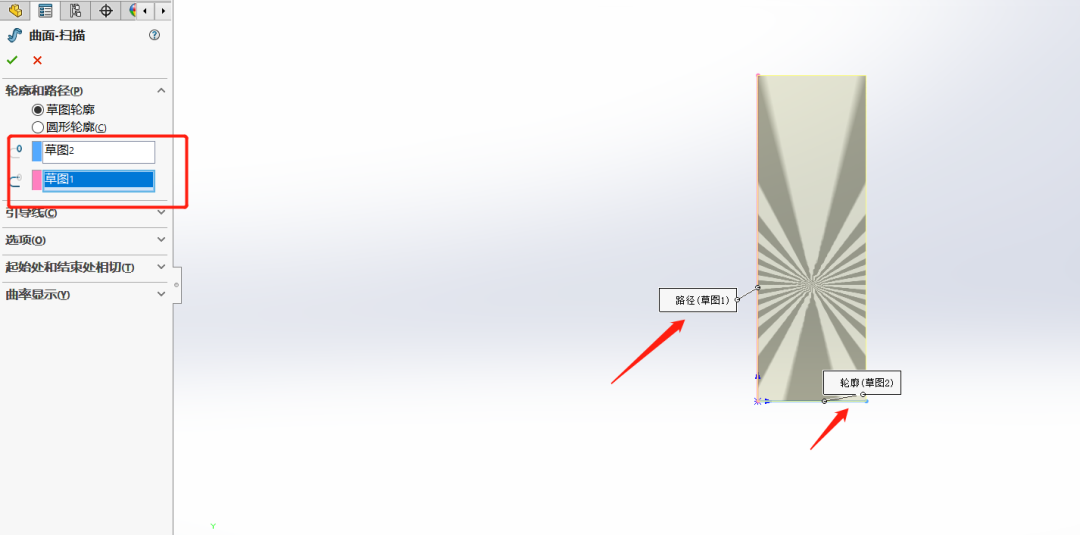

4、扫描的草图轮廓选择横向线条草图，扫描路径选择竖向线条草图；

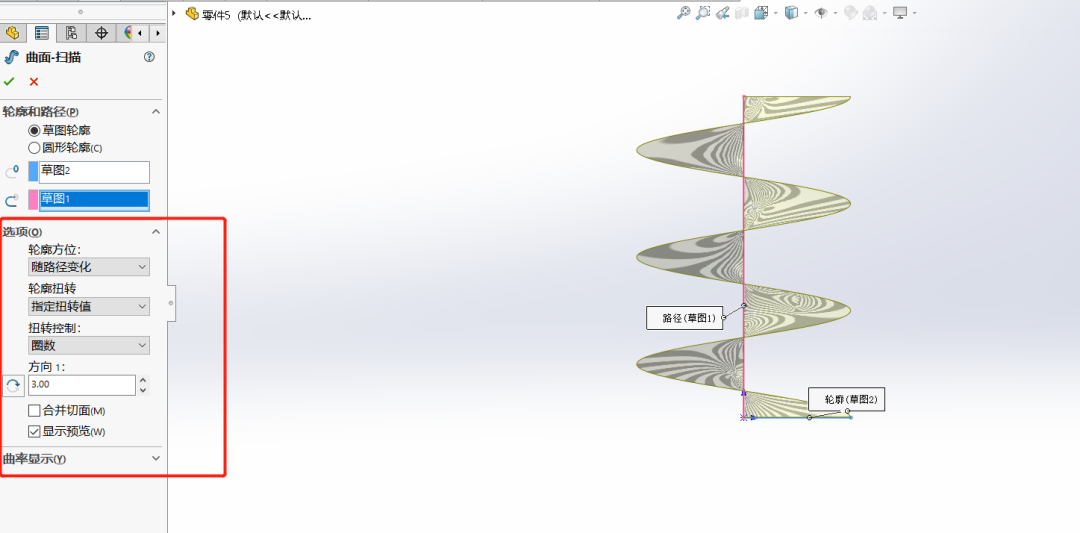

5、展开选项设置，选择轮廓方位为随路径变化，轮廓扭转为指定扭转值，扭转控制为圈数，方向1（实际为圈数）一栏填写3，确定退出

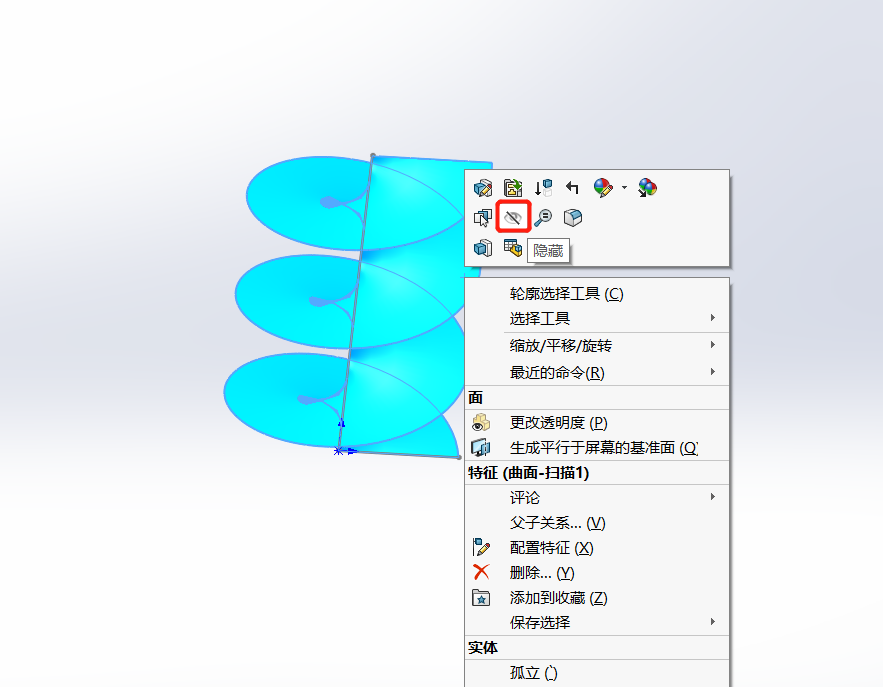

6、按下TAB隐藏，或者使用鼠标点选方式将刚才创建的曲面隐藏掉

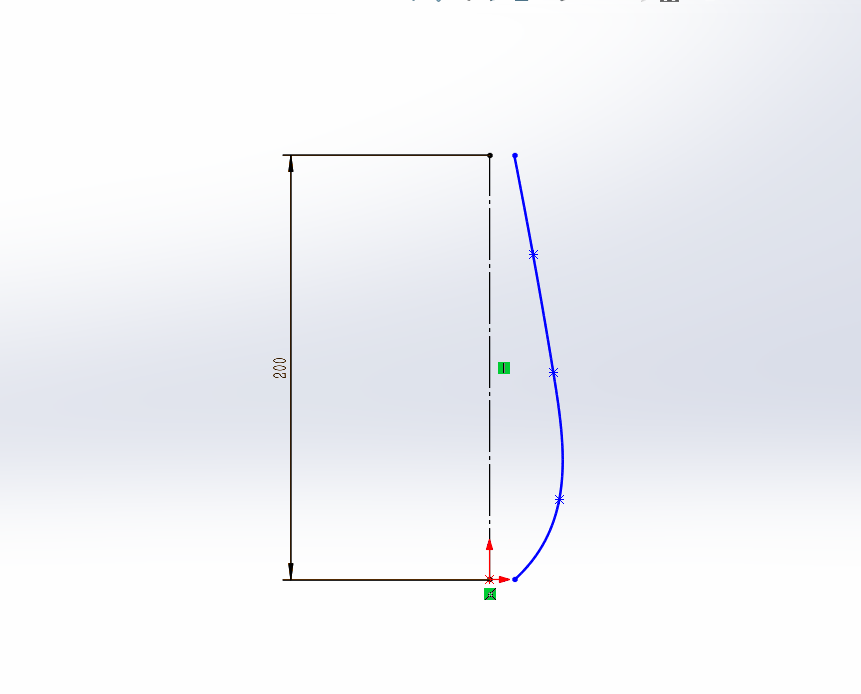

7、继续在前视基准面上建立草图，绘制一根长度与步骤1相同的中心线，再在边上使用样条曲线命令绘制一根曲线；

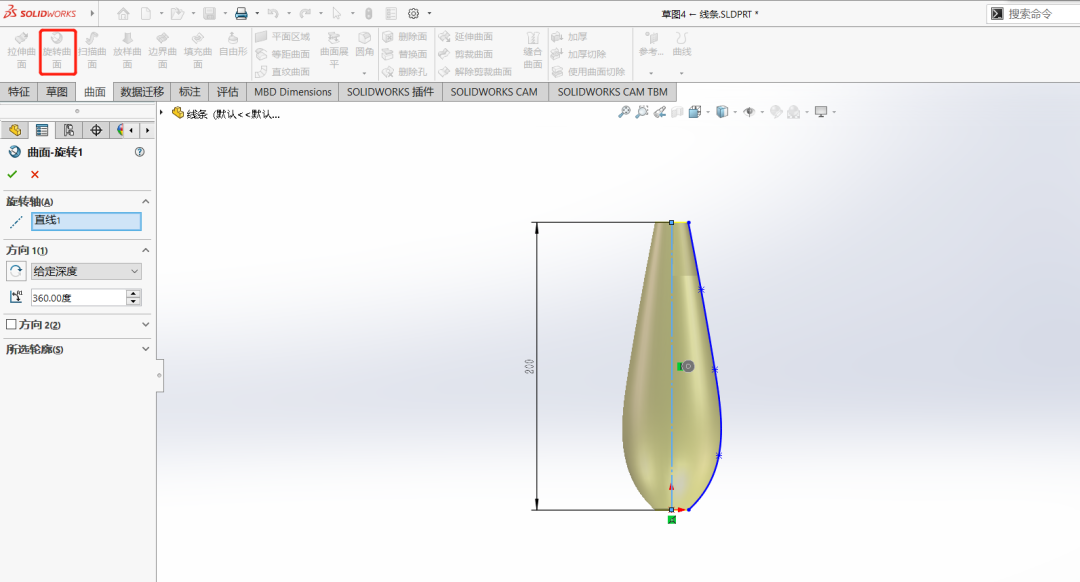

8、使用曲面工具下的旋转曲面将上个步骤绘制的草图建立成曲面；

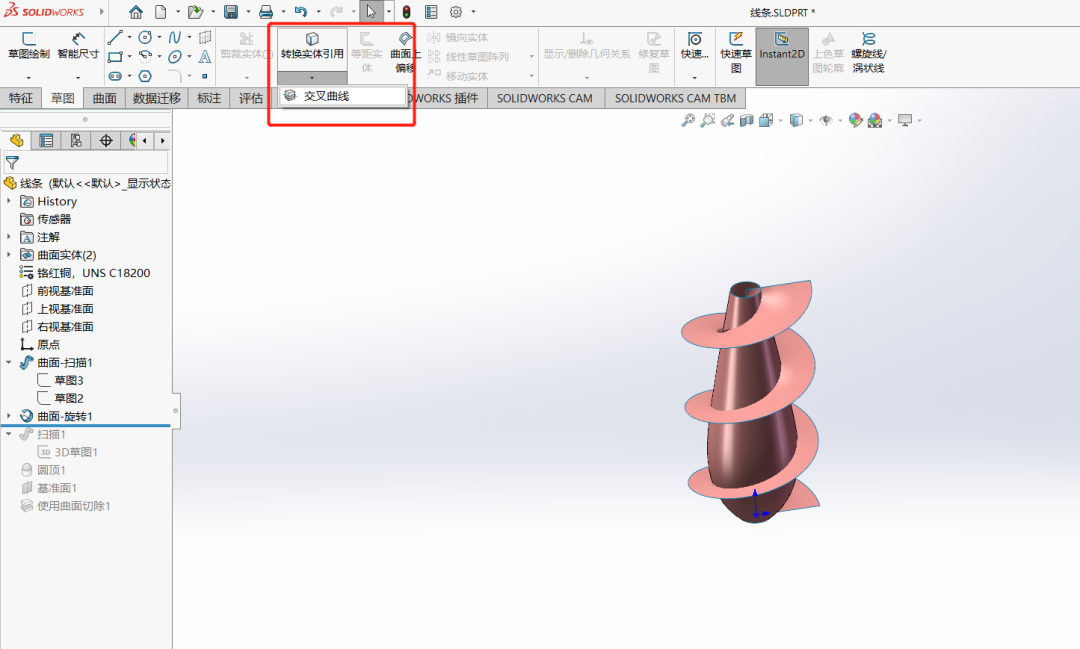

9、将步骤6的曲面显示出来，然后使用草图工具下转换实体引用下的交叉曲线命令；

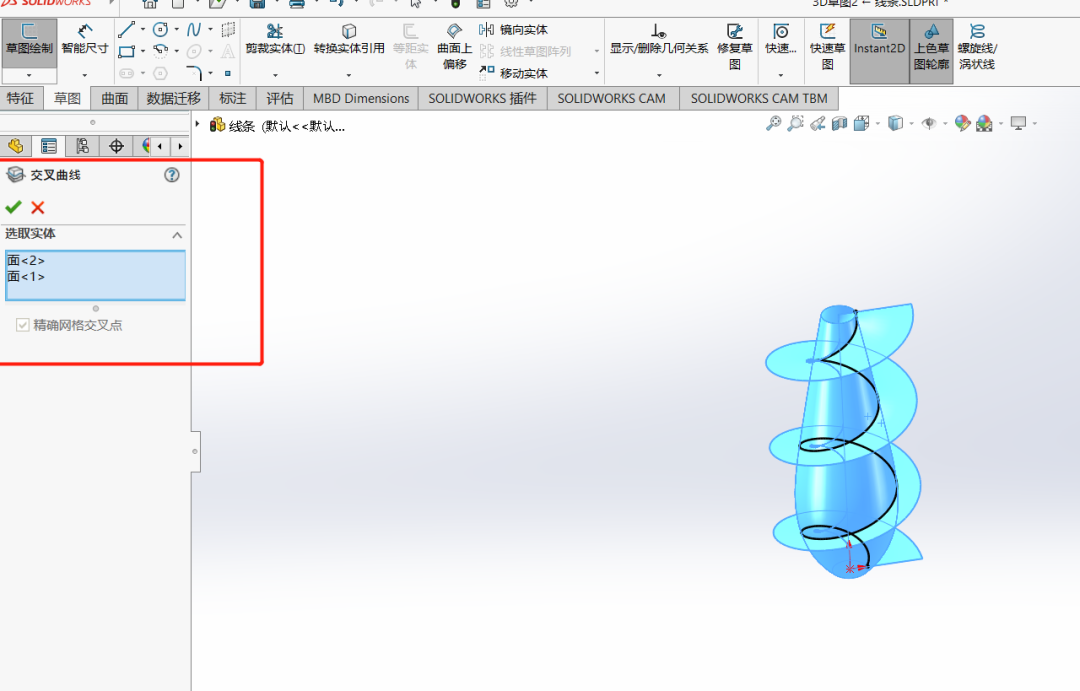

10、选择这两个面，我们可以得到一个面与面交叉的路径

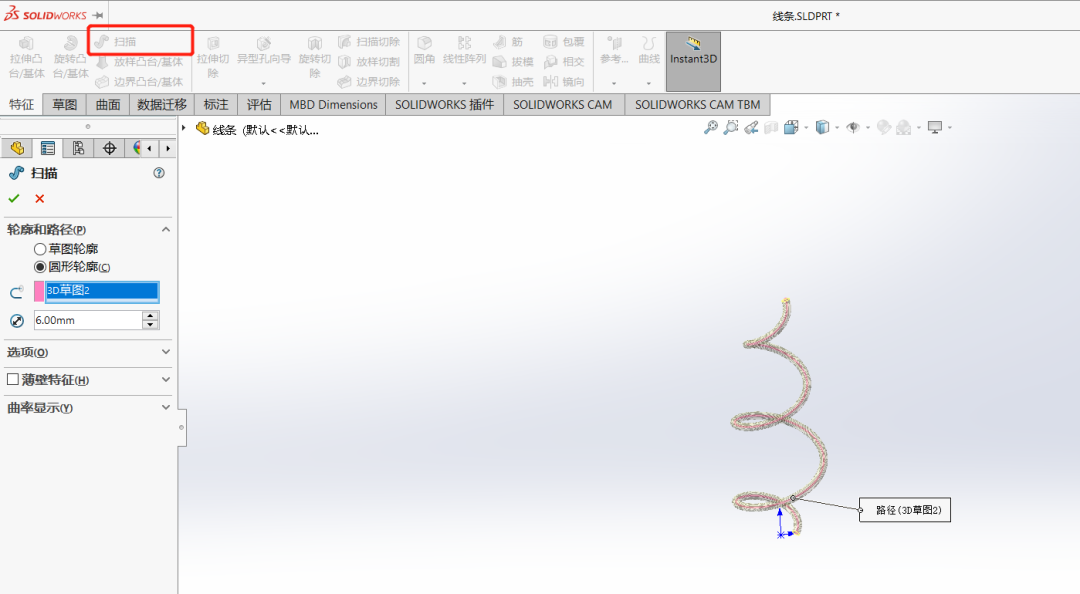

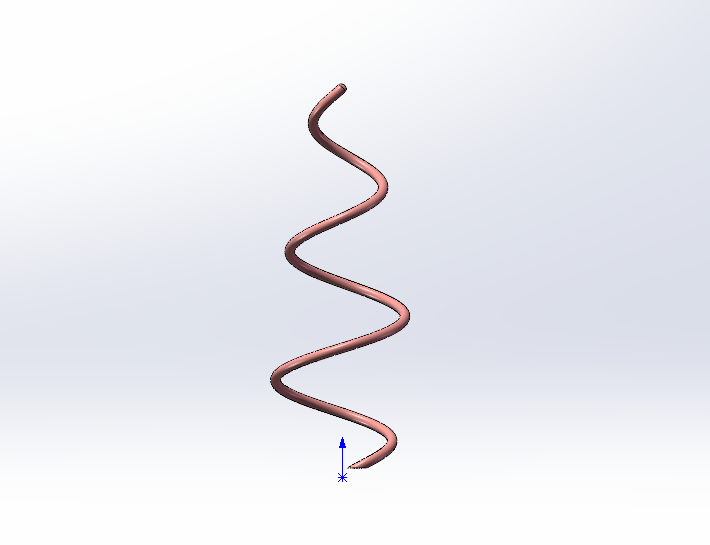

11、继续隐藏掉所有曲面，只留下相交线，使用特征下的扫描命令，在左侧菜单选择圆形轮廓，路径选择相交线，设置好直径；
12、扫描完成后，可以将多余的部分，使用切除或者曲面切除方式做后续的修剪，使用圆顶工具在端头建立圆顶；

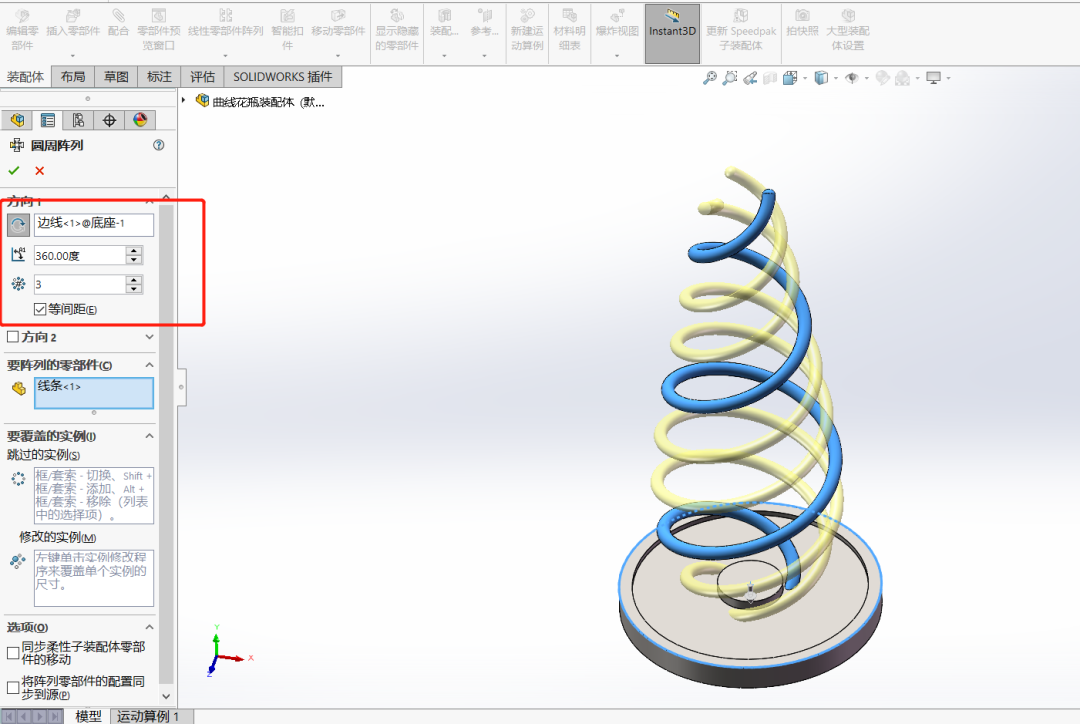

13、最后将零件保存，建立装配体，在装配体环境下将零件圆周阵列，调整好阵列参数；

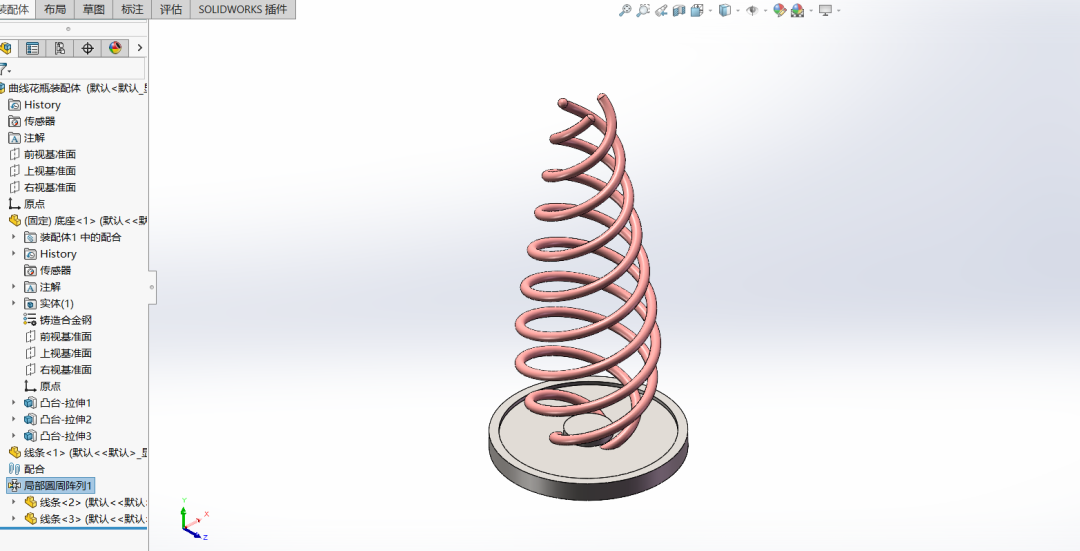

14、最终完成
