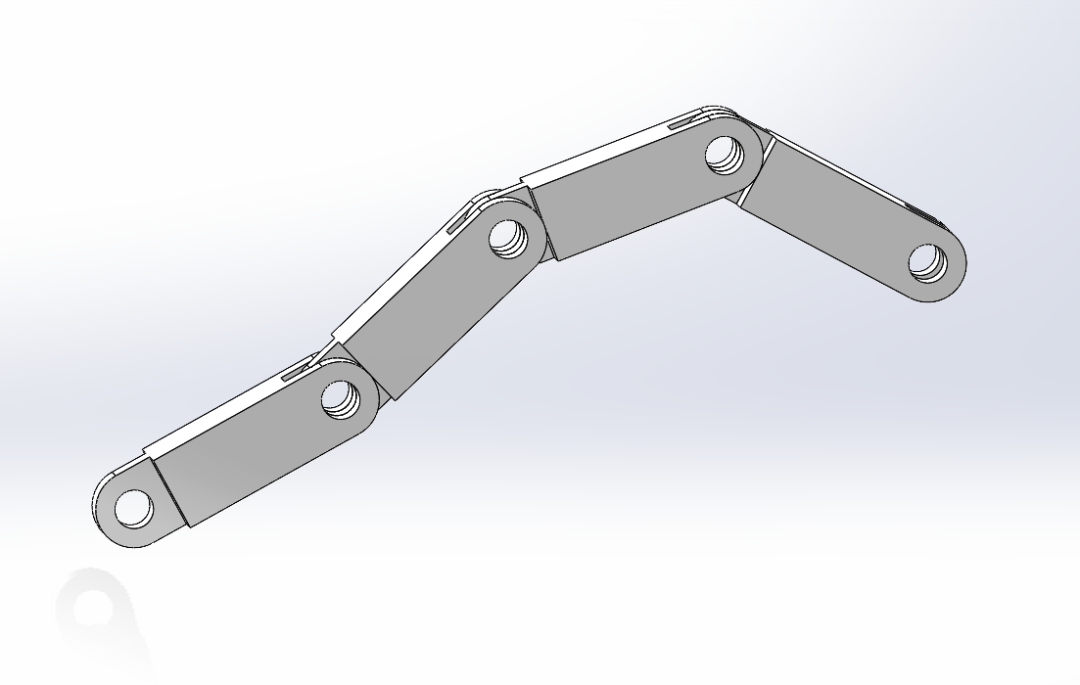

链式结构在Solidworks中的模拟

产品详情

我们在用Solidworks做一些链式结构的装配体时,需要多次摆放调整装配体形态,下面介绍使用布局草图来快速实现这样的需求。

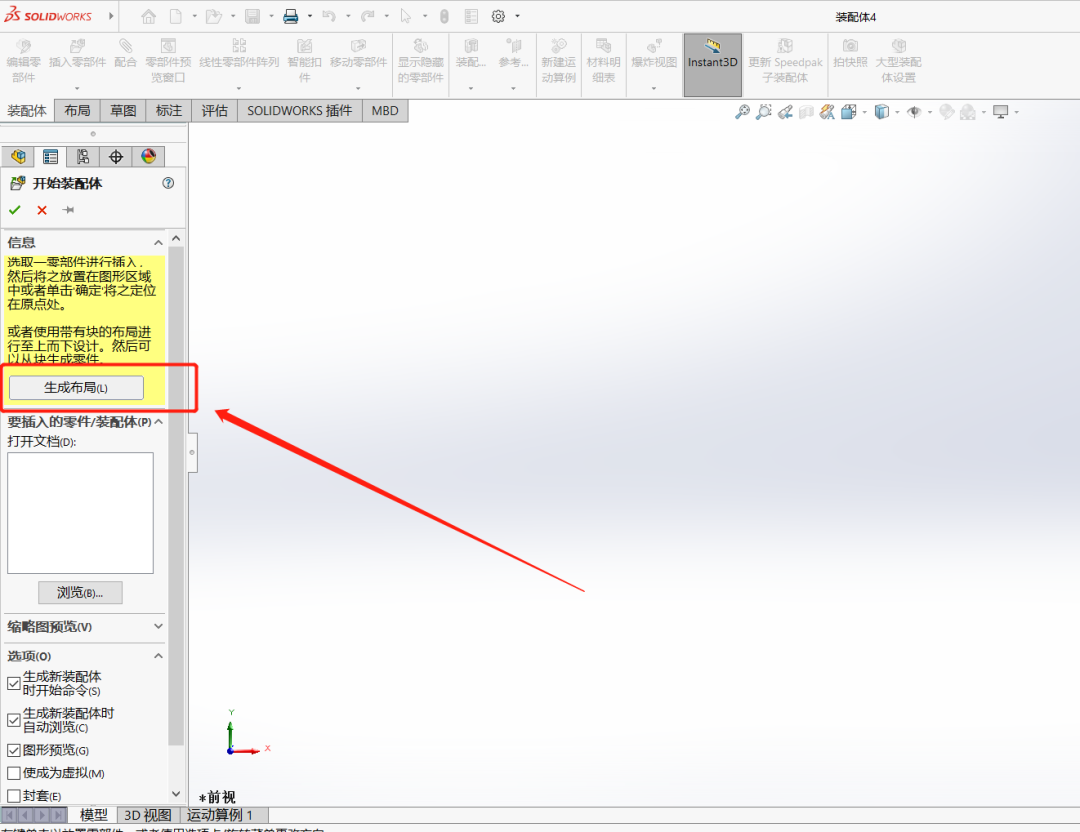

1、新建一个装配体,关闭自动弹出的零件选择对话框,然后在左侧的选项卡中选择“生成布局”的选项;

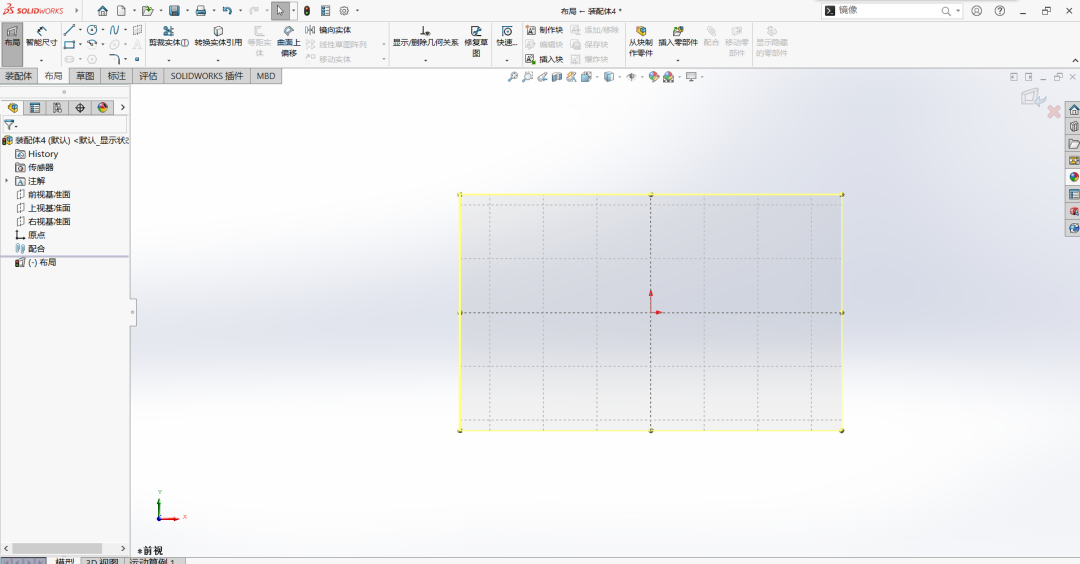

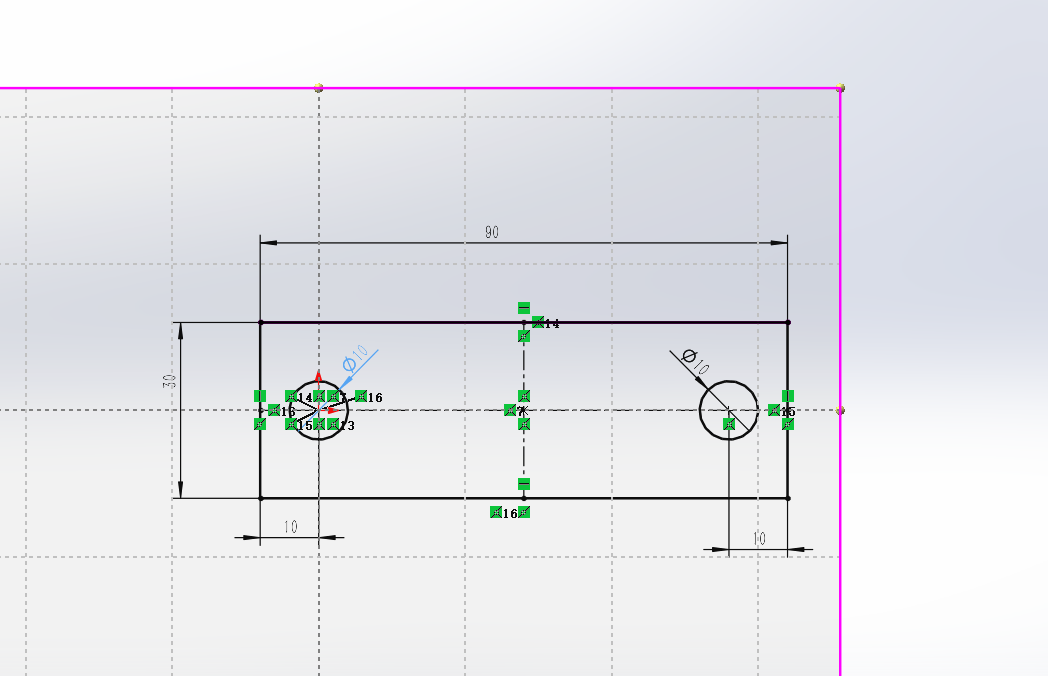

2、画上一个包含尺寸的零件示意草图;

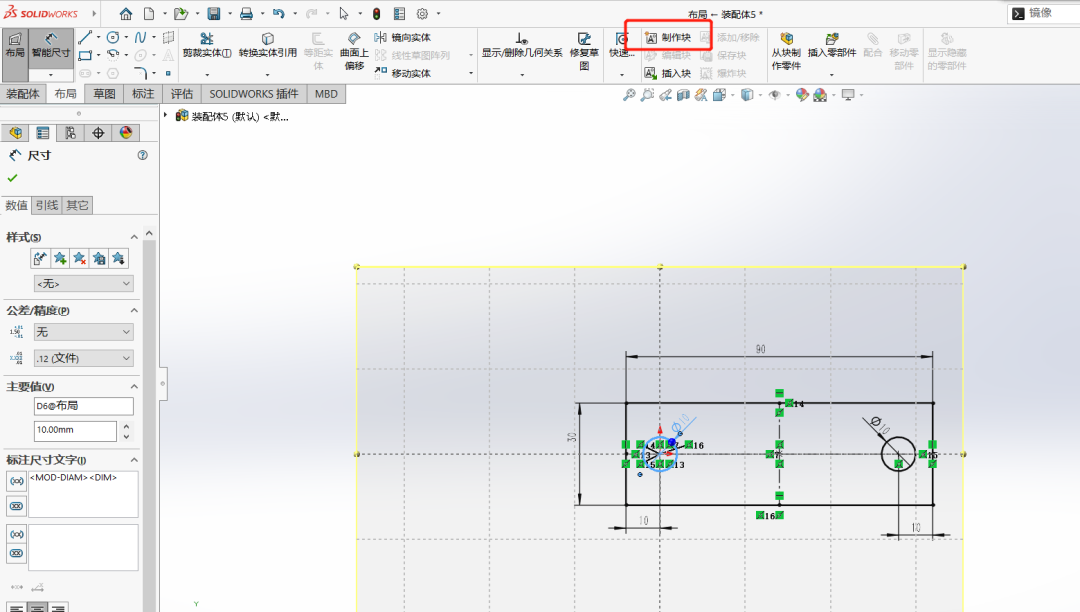

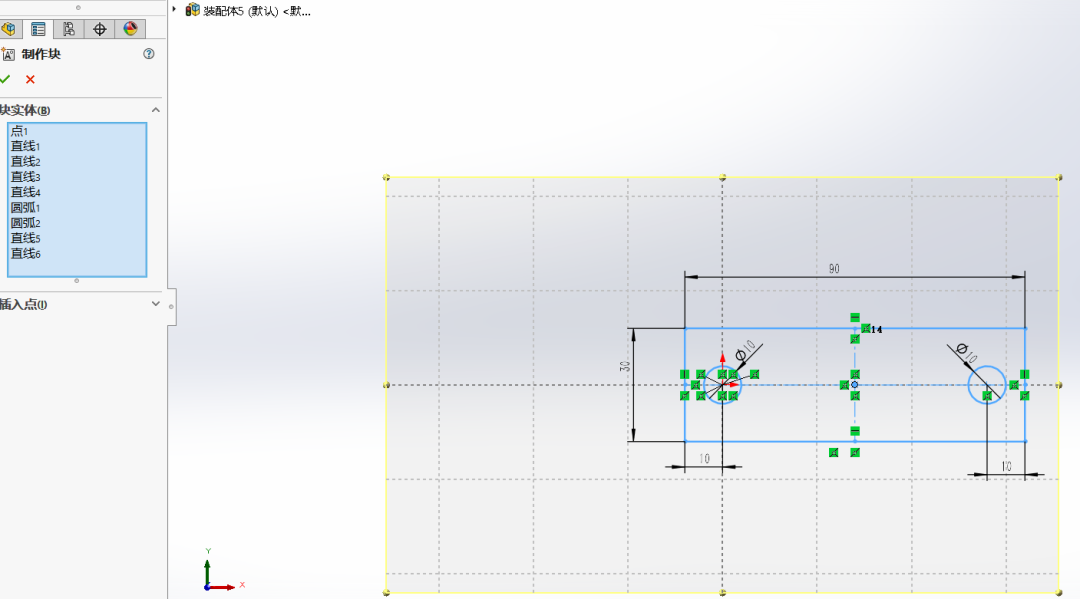

3、选择上方的“制作块”功能,将刚刚画好的草图全部框选,制作成块,这里我们如果在其他位置制作并保存了块,这一步可以省略;

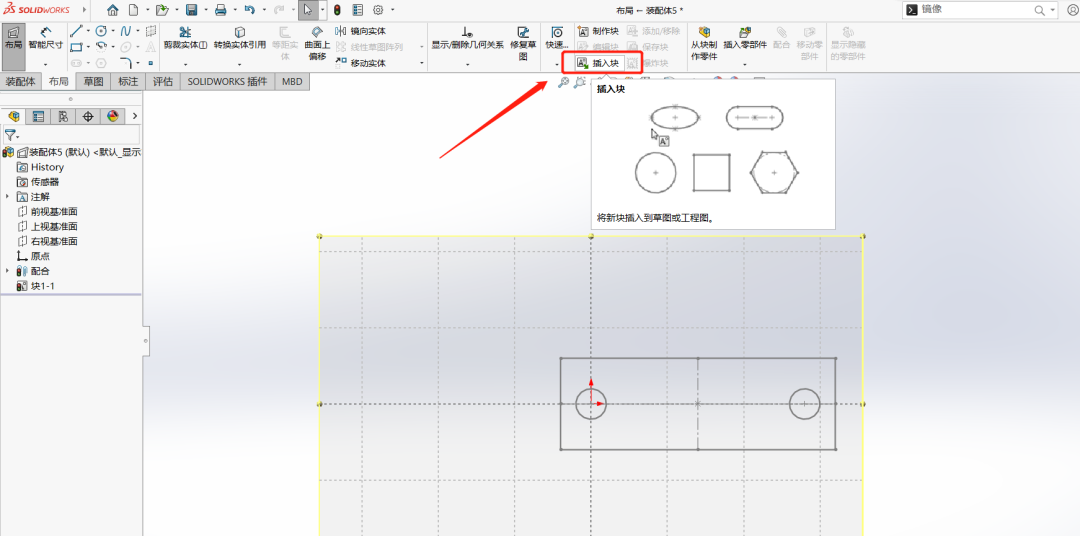

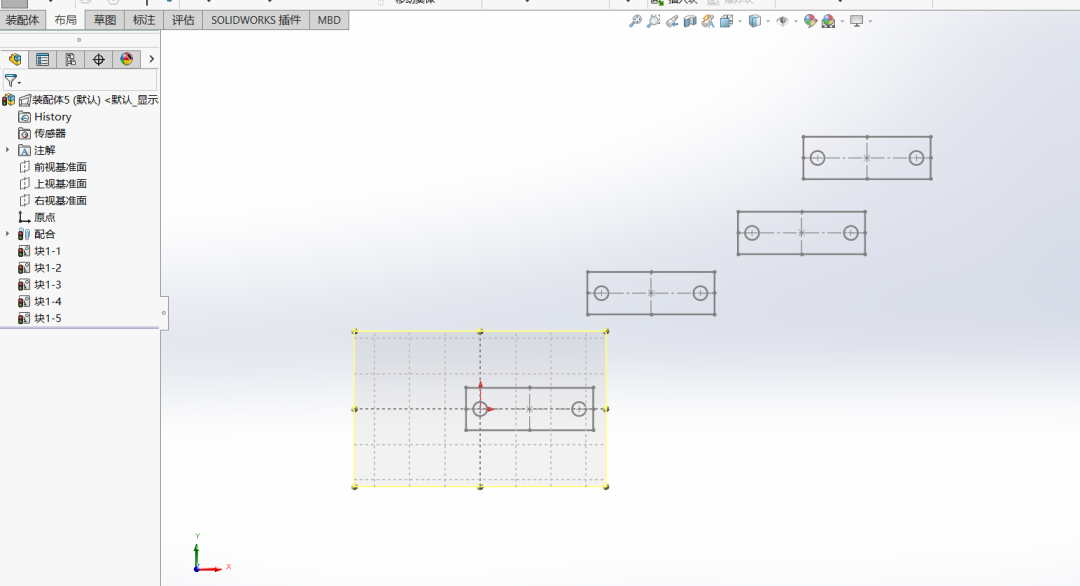

4、选择“插入块”命令,选择需要的块根据零件数量放置;

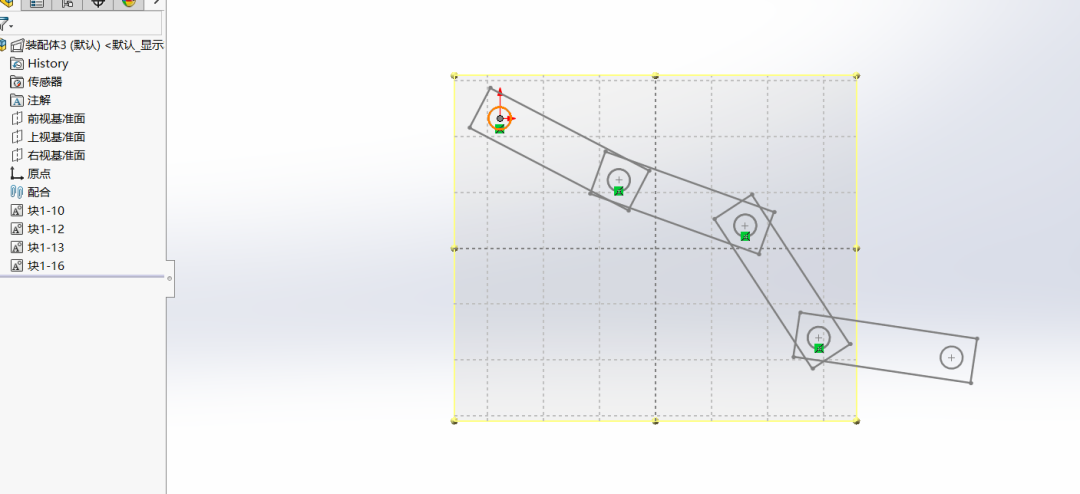

5、给予块之间添加约束,如连接处同心;

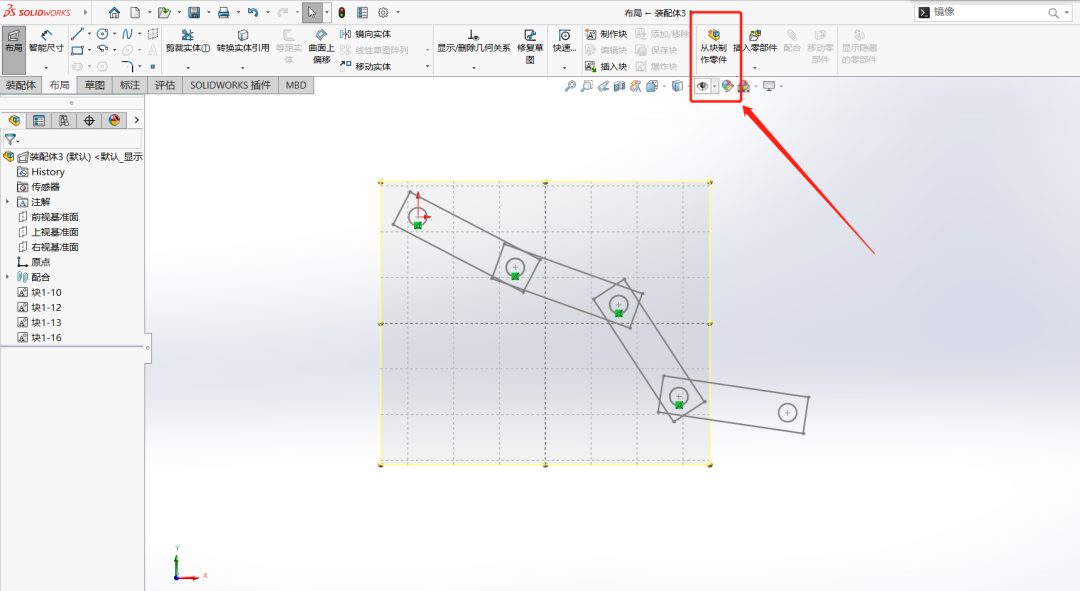

6、选择从块制作零部件,依次选择这四个块;

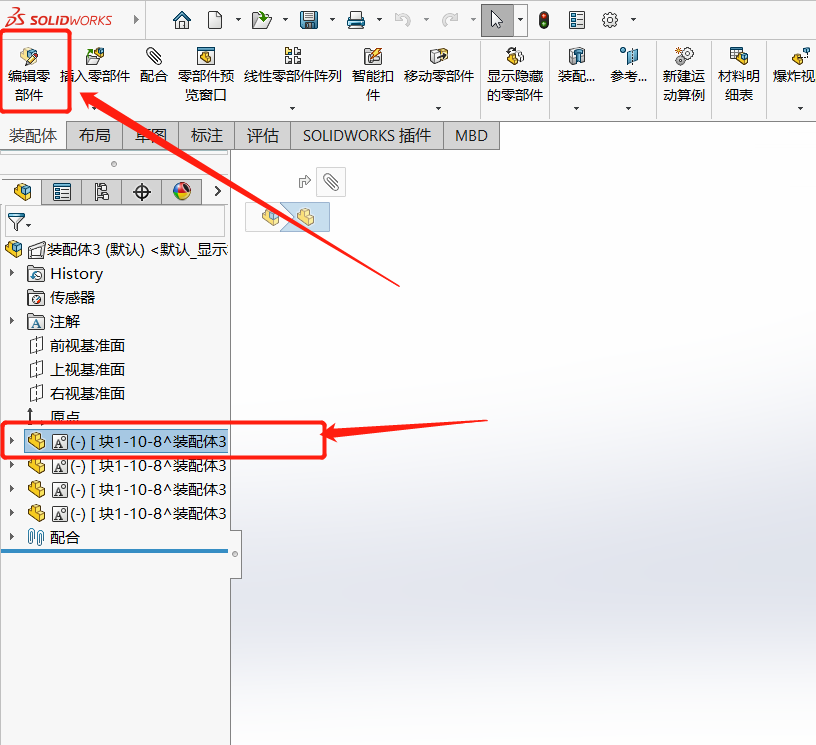

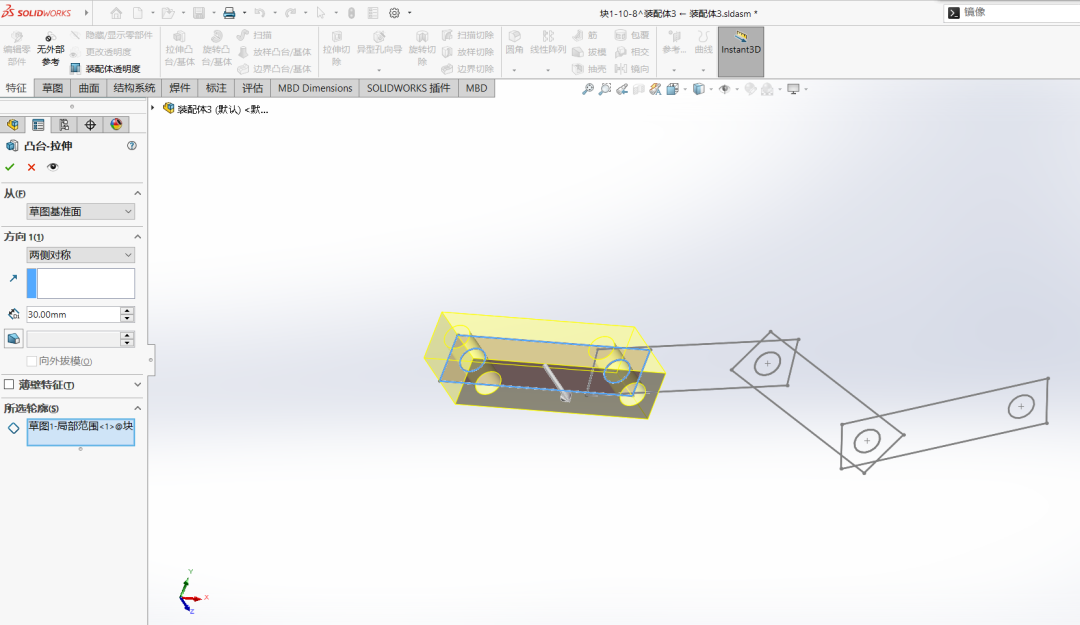

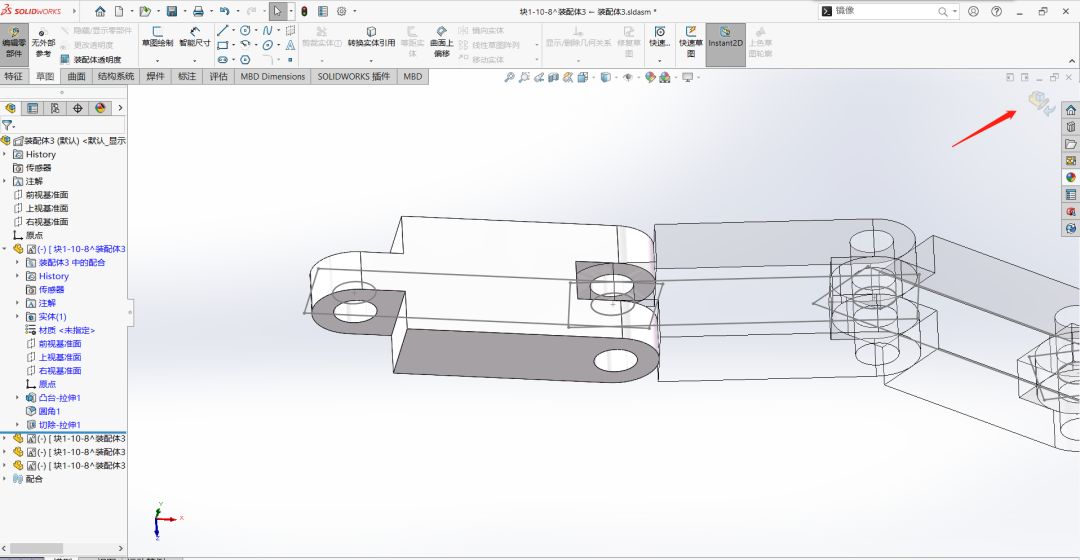

7、此时左侧设计树会出现4个新建的零件,选择其中一个,使用装配体下的编辑零部件命令,开始制作零件;



8、零件制作完成后点击右上角退出零件编辑状态;

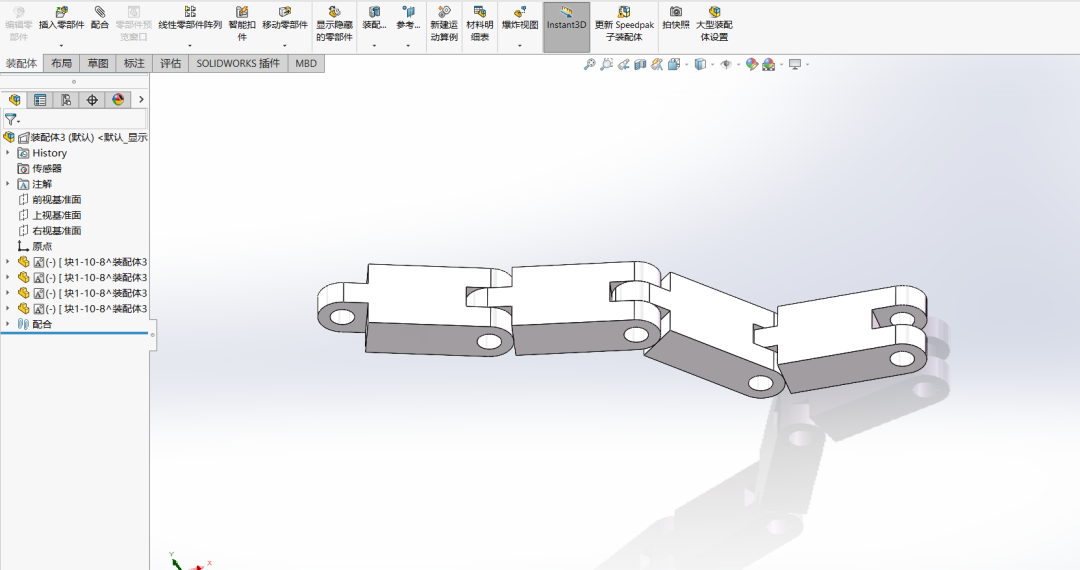

9、此时其他零件同步更新完成;

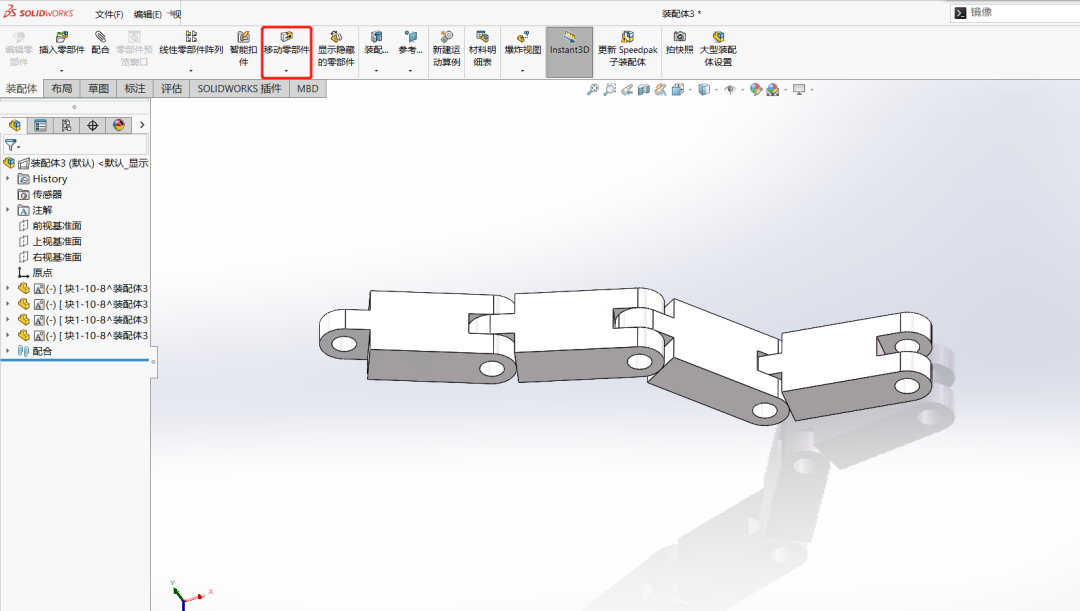

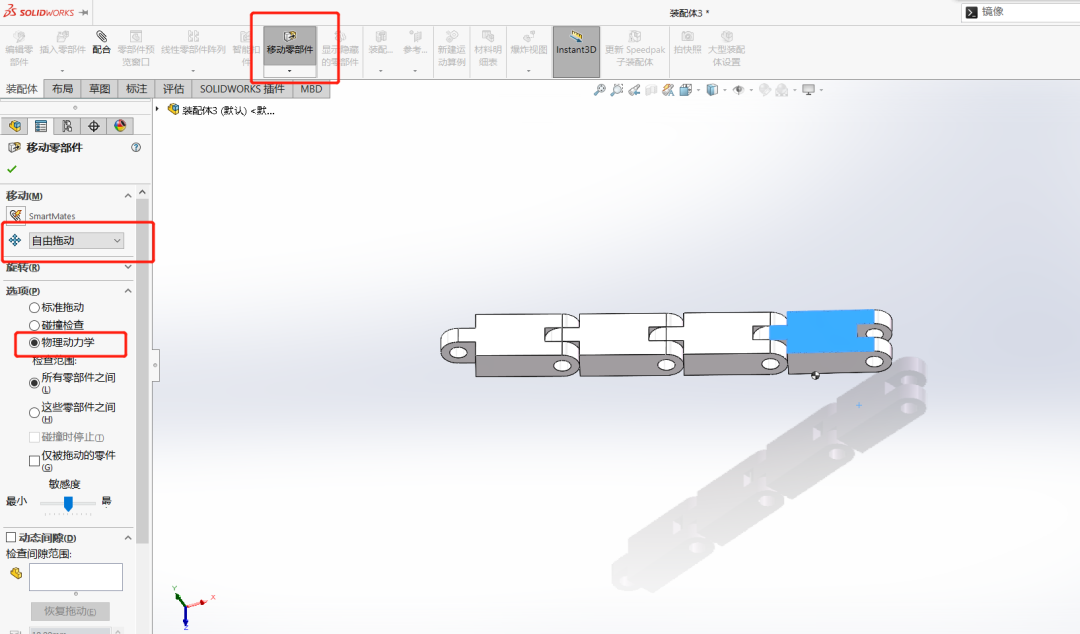

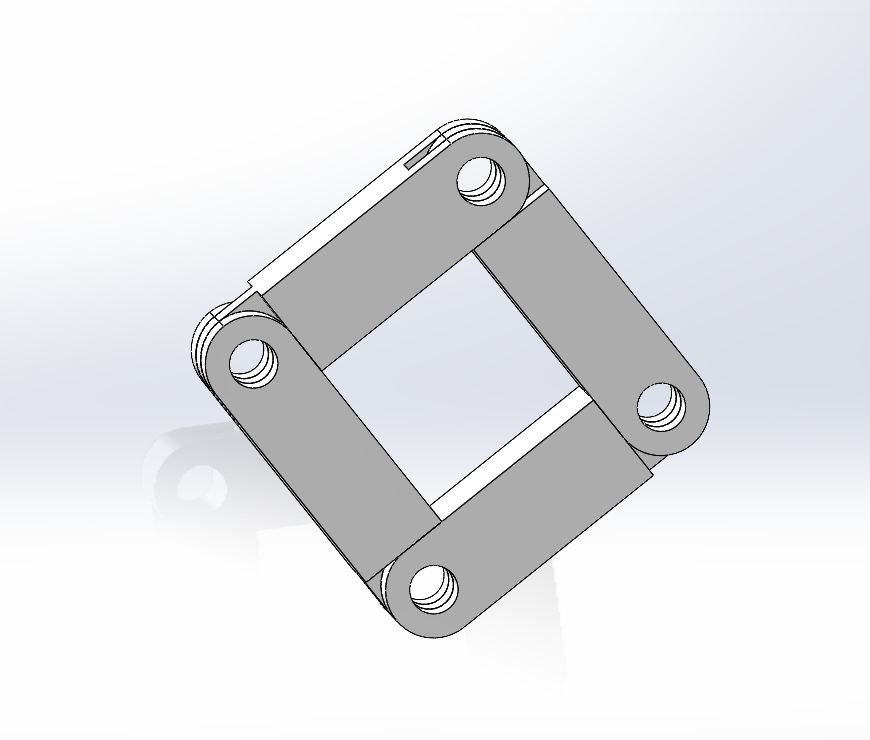

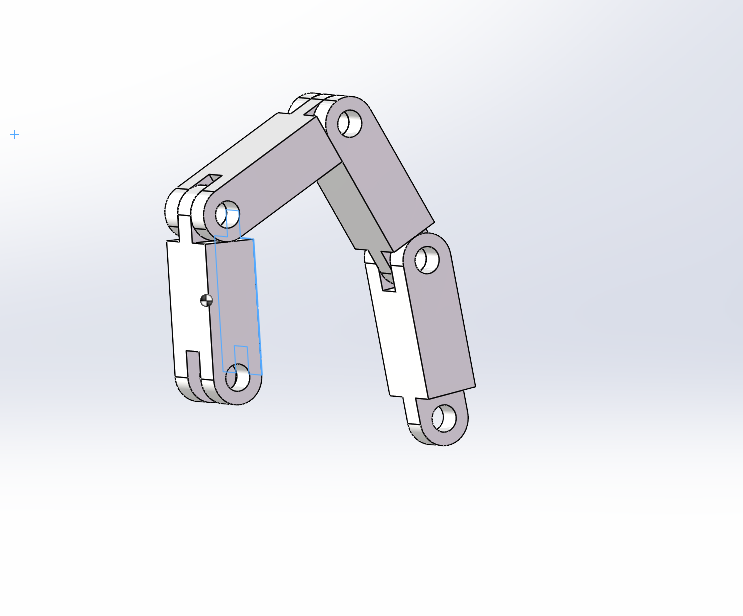

10、使用装配体下的移动零部件功能,选项选择自由拖动-物理动力学,拖动末端零件,此时装配体在拖动状态下自动避开干涉,直到我们把装配体摆放到想要的位置,就此完成链式装配体的状态放置。
