Solidworks组合面相切配合方法

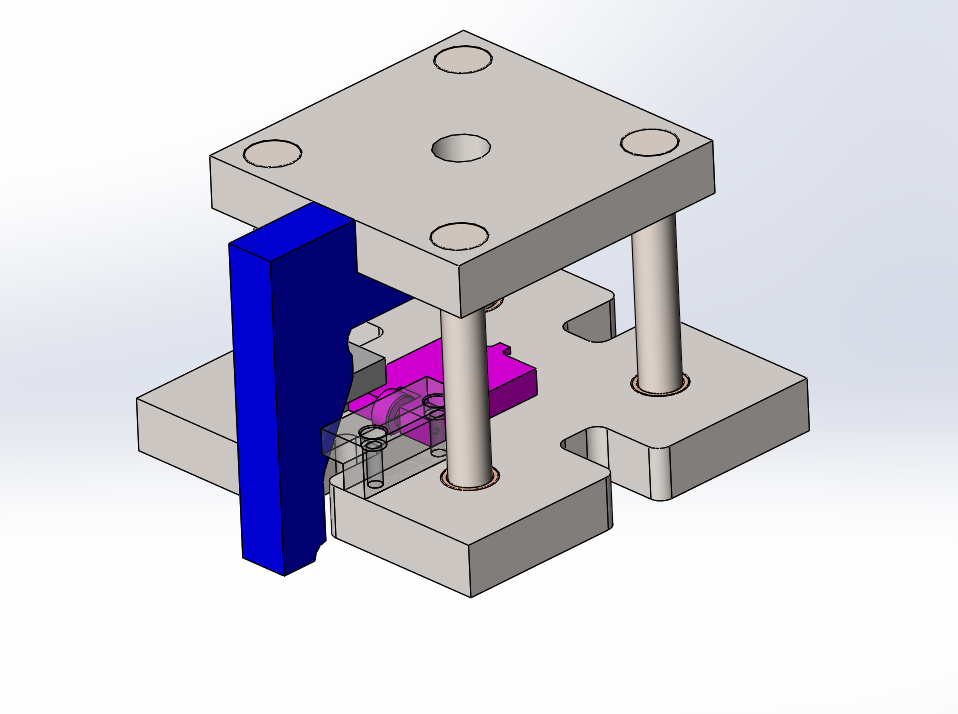

        达索专业机械考试中的一个题目要求，创建下图中滚轮与曲面相切的配合，使得机构能够上下拖动检查位置极限。因此题目的关键点在于连续曲面上的配合创建。

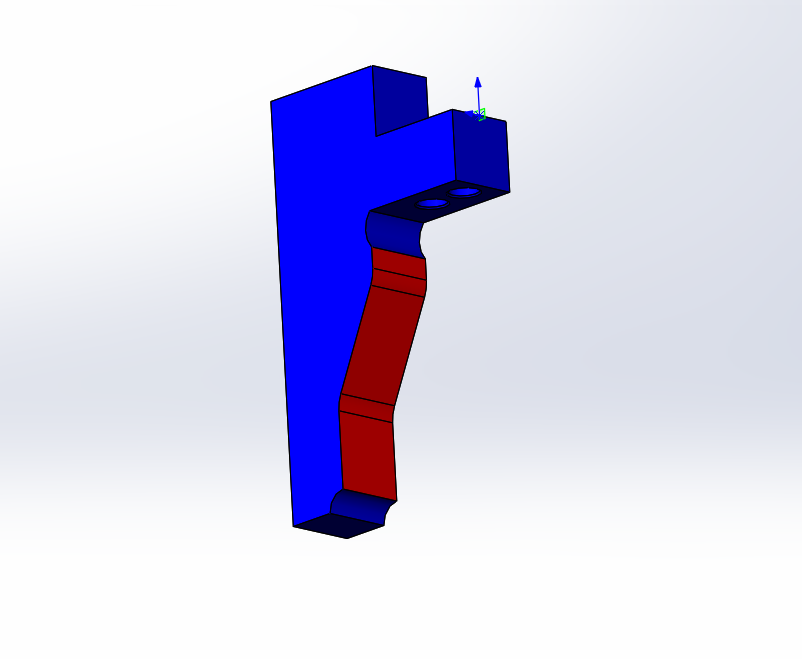

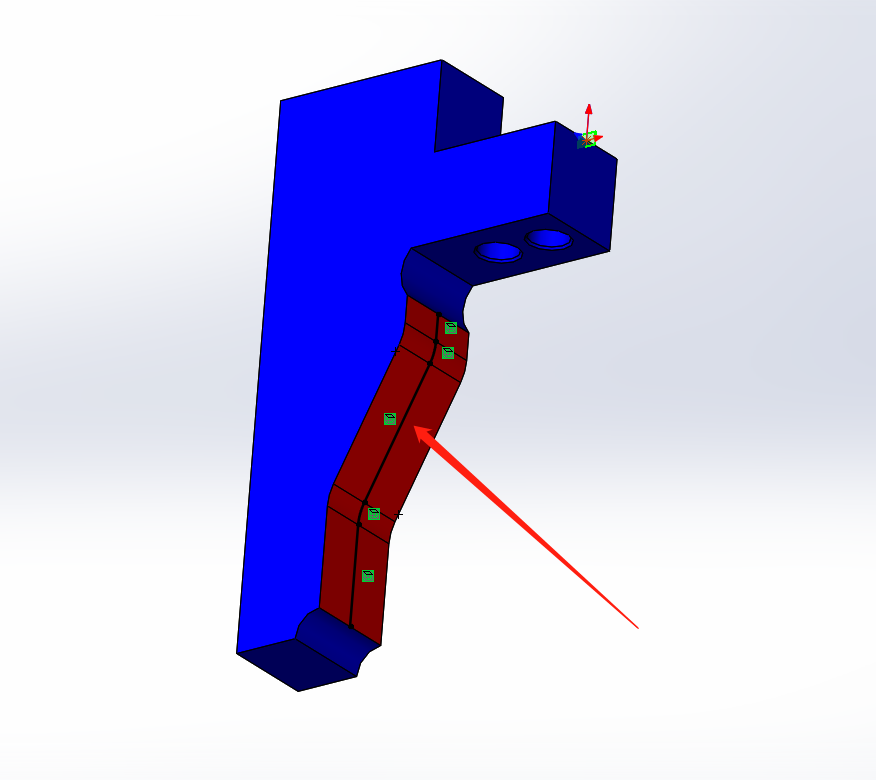

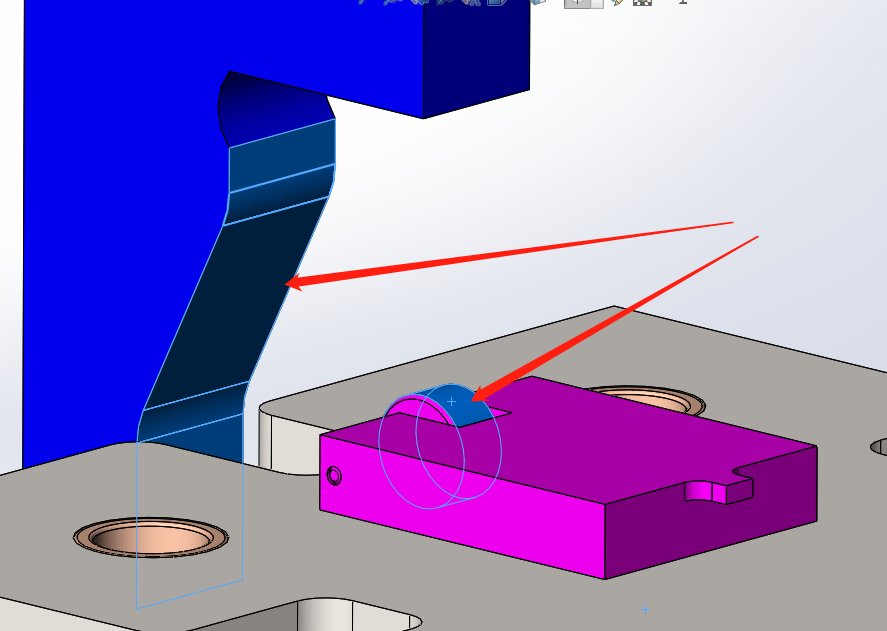

如果在左侧零件上按下CTRL键连续选择面，或者选中单个面上右键点击“选择相切”命令，直接选中左侧的连续曲面，然后在按住CTRL选择右侧滚轮的圆面，使用配合，是无法创建相切的。原因是左侧的多个面无法被识别为一个整体的连续曲面。

为了创建一个用于配合的整体连续曲面，我们从装配体进入零件进行编辑，按照一般的思路，使用0距离的“曲面偏移”命令，或者选中多个面，进行“缝合曲面”，能够创建一个整体曲面特征，但是面之间的过渡实际是不连续的，在装配体配合上，还是无法使用相切来进行配合。

因此我们需要建立一个整体并且连续的曲面：

1、在中间面上创建草图，使用实体引用创建草图线条；

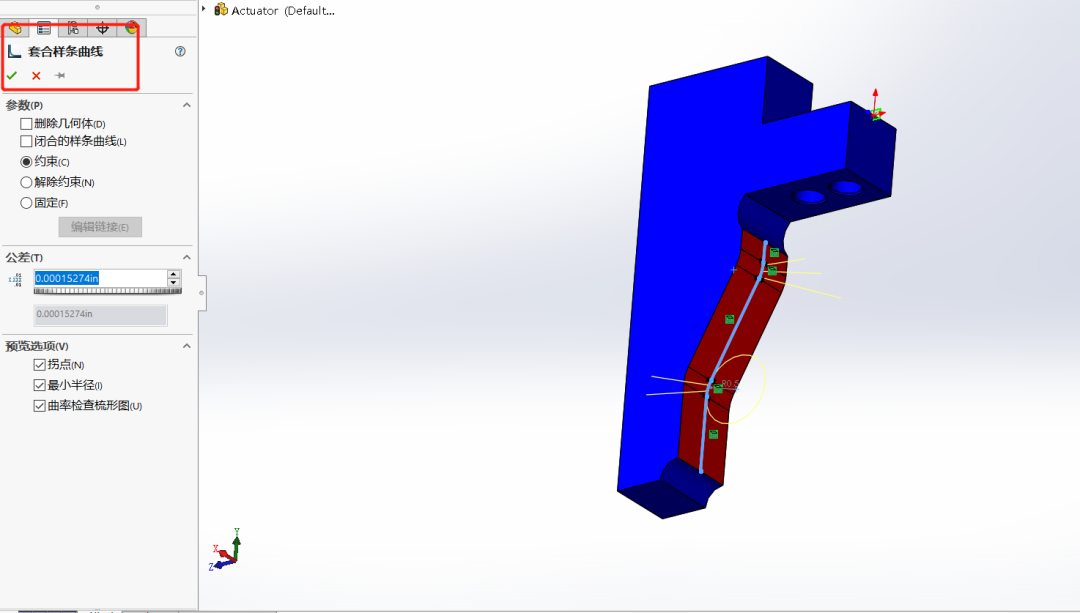

2、框选中所有线条，使用”套合样条曲线“工具将所有线条转化为一个整体的样条曲线，没有这一步骤，会出现下一步拉伸出来的曲面会是无法连续的整体

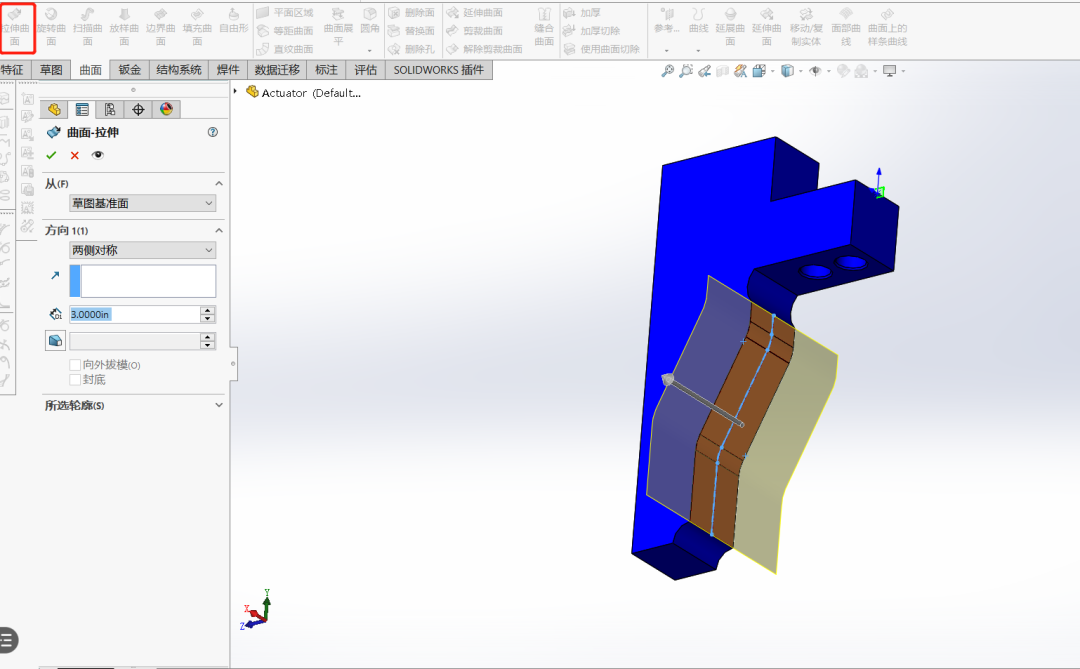

3、使用”拉伸曲面“命令，从刚刚创建的草图拉伸出曲面，曲面大小可以自定义，拉伸完后隐藏，在装配体中配合时从树形图中选择显示。

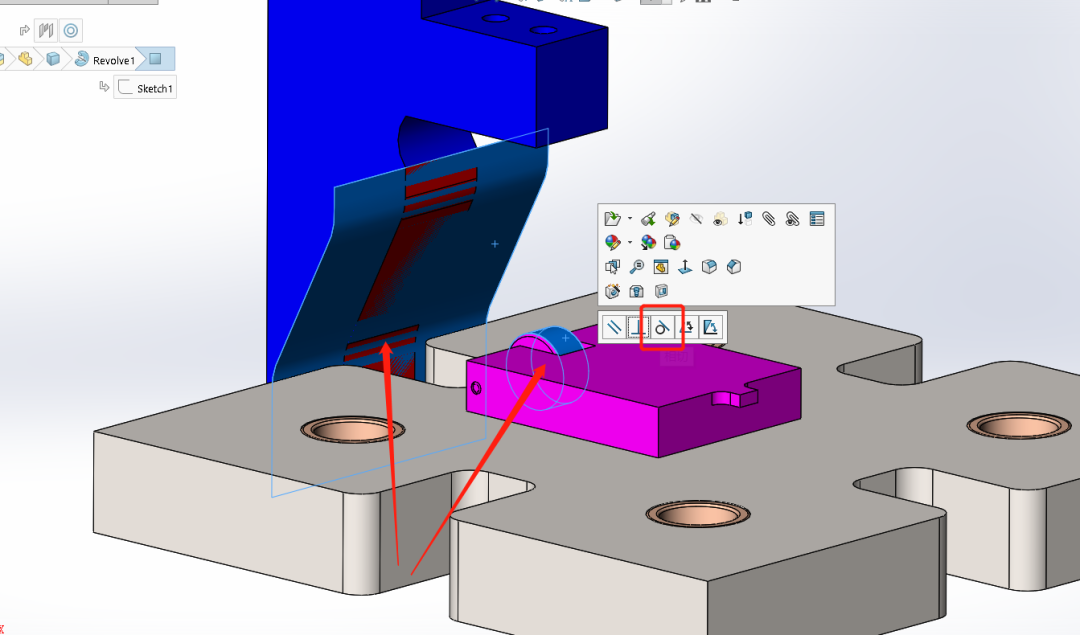

4、保存零件回到装配体中，这时我们可以选择拉伸的曲面与滚轮面进行相切配合了，配合完成后可以在树形结构中把曲面隐藏。

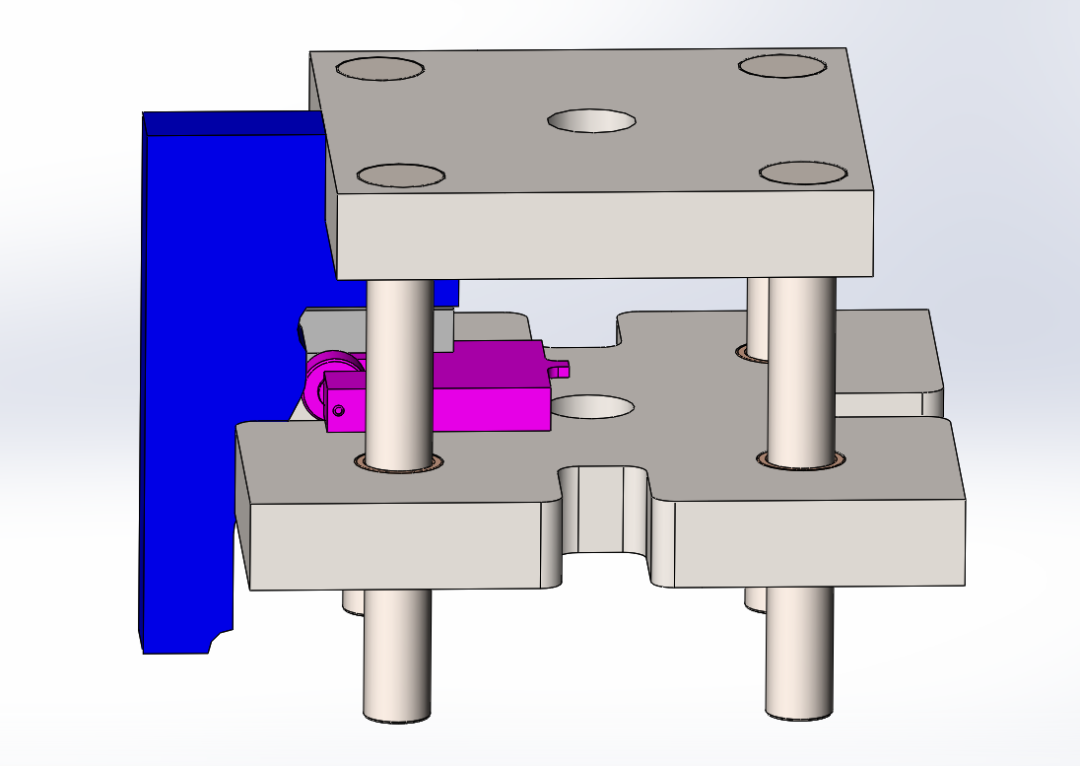

5、配合成功
